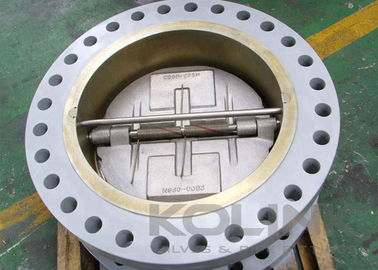

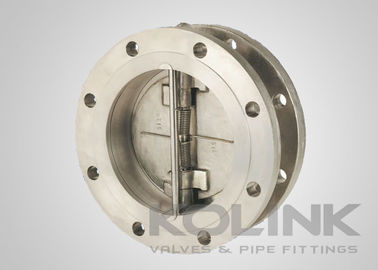

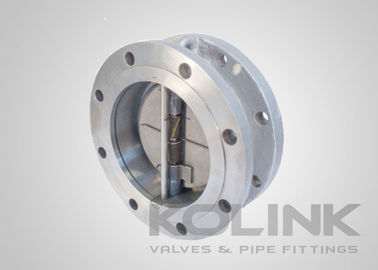

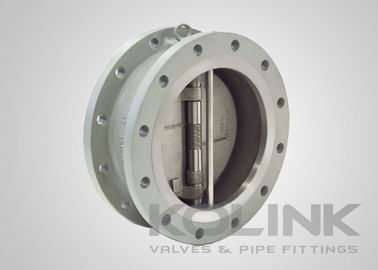

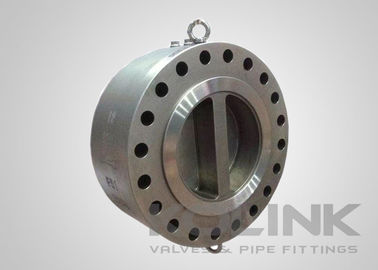

فلانژ دو درب وفر چک والول فولاد ضد زنگ مقاوم و فلزی نشسته

فلانژ دو درب وفر چک والول فولاد ضد زنگ مقاوم و فلزی نشسته

دریچه های چک دو صفحه ای بدون هپ هستند و بین فلنج های لوله نصب می شوند. در این مورد، شیر شامل دو دیسک نیمه ماه به صورت بهار است که در اطراف شاخه خود چرخش می کنند.طرح های واقعی این شیرها بین مدل های طراحی و تولید کنندگان متفاوت است.اکثر آنها دارای صندلی های مسطح متعدد هستند. دیسک دریچه چک دو صفحه ای دارای گردش کوتاه دیسک است و به سرعت به توقف جریان یا معکوس پاسخ می دهد.بنابراین پتانسیل برای چکش آب متوسط وجود داردآن را تا حدودی بهتر از دریچه چک سوئیچ در به حداقل رساندن ممکن است چکش آب، اما با سقوط فشار بسیار بالاتر است.

بسته به طراحی ، تلاش نگهداری از نسبتاً ساده تا دشوار است. همه دریچه های بازرسی دو صفحه ای باید به دلیل طراحی بدون هوت ، برای انجام تعمیر و نگهداری از خط برداشته شوند.دریچه چک دو صفحه نیز منجر به کاهش فشار بالاتر در مقایسه با یک دریچه چک خم از همان اندازه.

اگرچه اکثر دریچه های بازرسی وافر بین دو فلنج نصب شده اند و نیازی به نوع فلنج ندارند،برخی از کاربردهای دیگر ممکن است نیاز به دریچه بازرسی وافرهای فلانژ برای تراز بهتر دریچه ها داشته باشند.. بدن دریچه فلنج شده می تواند بر اساس نیاز مشتری ریخته یا جعل شود.

ویژگی هایبا فلانجدریچه چک دو صفحه ایs:

طراحی یک قطعه بدن
کوتاه چهره به چهره
صفحه دوگانه در خط
دیسک پرتاب شده به بهار برای بسته شدن سریع
آخر وافره

استانداردهای قابل اجرابا فلانجدریچه چک دو صفحه ایs:
a) طراحی و ساخت: API 6D، API 594
ب) چهره به چهره: API 6D، ASME B16.10، EN 558
ج) پایان اتصال: ASME B16.5، EN 1092، JIS B2220
d) آزمایش و بازرسی: API 6D، EN 12266، API 598
