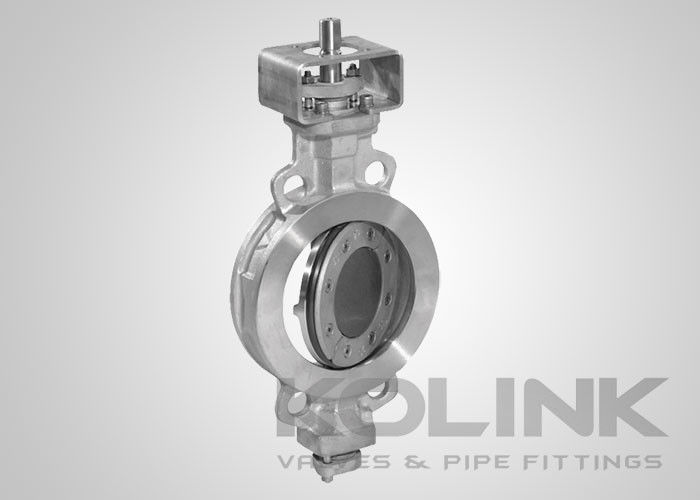

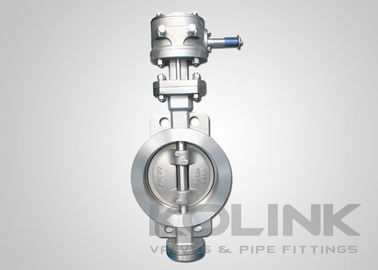

ولف پروانه ای دو طرفه ۲-۴۸ اینچ فلزی

شیر پروانه ای سه محوره که از نشیمن فلزی استفاده می کند، در مقایسه با شیر پروانه ای با نشیمن انعطاف پذیر، قادر به تحمل فشار بیشتری است. آب بندی دیسک خارج از مرکز می تواند طراحی چند لایه فلز/گرافیت یا طراحی کاملاً فلز به فلز باشد. طراحی چند لایه می تواند به نشت صفر و نگهداری ساده دست یابد، در حالی که طراحی فلز به فلز در دمای و فشار بالاتر قابل اطمینان تر است. اساساً، شیر پروانه ای سه محوره هم در سرویس قطع و وصل و هم در سرویس دریچه ای استفاده می شود.

نوع ویفری، سبک رایج شیر پروانه ای است و نسبت به نوع لبه دار ارزان تر است. شیر پروانه ای ویفری بین دو فلنج نصب می شود. شیر با استفاده از پیچ و مهره از فلنج به فلنج در جای خود نگه داشته می شود. البته این نوع نصب، جدا کردن فقط یک طرف سیستم لوله کشی از شیر را غیرممکن می سازد.

• طراحی دیسک خارج از مرکز
• استاندارد آب بندی دیسک چند لایه
• آب بندی کاملاً فلز به فلز اختیاری
• جریان یک طرفه
• نوع بدنه ویفری، نوع لبه دار یا نوع فلنج دار

• طراحی و ساخت: API 609, EN 593, MSS SP-68
• ابعاد چهره به چهره: API 609, EN 558
• اتصال انتهایی: ASME B16.5, EN 1092, JIS B2220
• آزمایش و بازرسی: API 598, EN 12266
