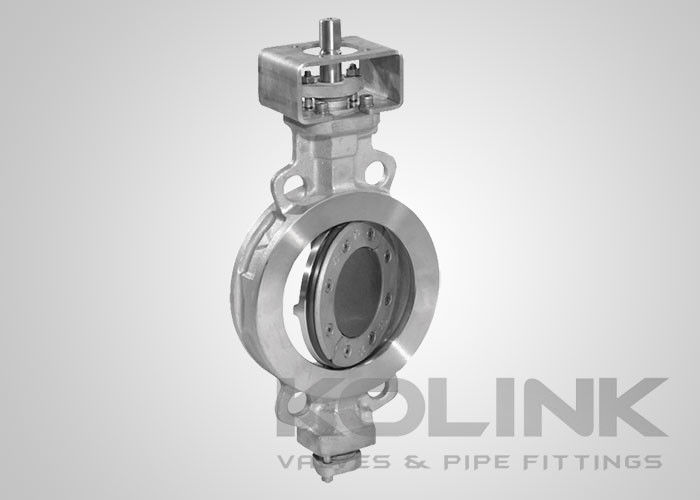

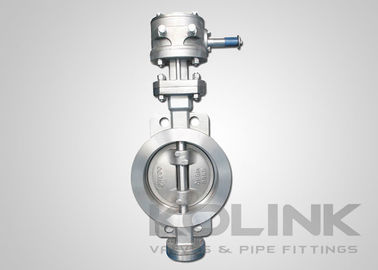

دریچه پروانه دو طرفه، دریچه پروانه سه طرفه فلزی

دریچه پروانه ای دو طرفه با صندلی فلزی سه طرفه

بنابراین، دریچه پروانه ای سه گانه، که از یک صندلی فلزی استفاده می کند، قادر به تحمل فشار بیشتری است، در مقایسه با یک دریچه پروانه ای انعطاف پذیر.مهر و موم دیسک منحرف می تواند یا طراحی چند لایه فلزی / گرافیتی یا طراحی کاملا فلزی به فلزی باشدطراحی چند لایه می تواند نشت صفر و نگهداری ساده را به دست آورد، در حالی که طراحی فلز به فلز در دمای بالاتر و فشار قابل اعتماد تر است.دریچه پروانه ای سه گانه عجیب و غریب هم در سرویس خاموش کردن و هم در سرویس خنک کننده استفاده می شود..

نوع وافر سبک رایج یک شیر پروانه است و ارزان تر از نوع لگ است. شیر پروانه وافر بین دو فلنج نصب می شود.دریچه با استفاده از بولت ها و مغز ها از فلنج به فلنج در جای خود نگه داشته می شوداین نوع نصب، البته، غیرممکن می کند که فقط یک طرف سیستم لوله کشی را از شیر جدا کنید.

ویژگی هایوافرهای سه گانه فرنگیs:

طراحی دیسک منحرف
استاندارد مهر و موم دیسک چند لایه ای
مهر و موم کاملاً فلزی اختیاری
جریان یک جهت
نوع بدنه وافره، نوع لگ یا نوع فلنج

استانداردهای قابل اجراوافرهای سه گانه فرنگی:
a) طراحی و ساخت: API 609، EN 593، MSS SP-68
ب) ابعاد چهره به چهره: API 609، EN 558
ج) اتصال پایانی: ASME B16.5، EN 1092، JIS B2220
d) آزمایش و بازرسی: API 598، EN 12266
