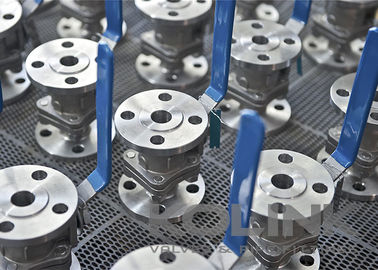

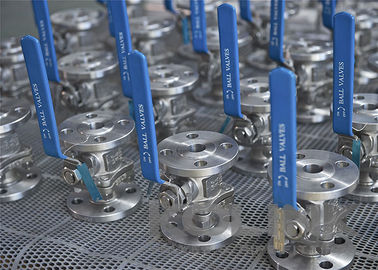

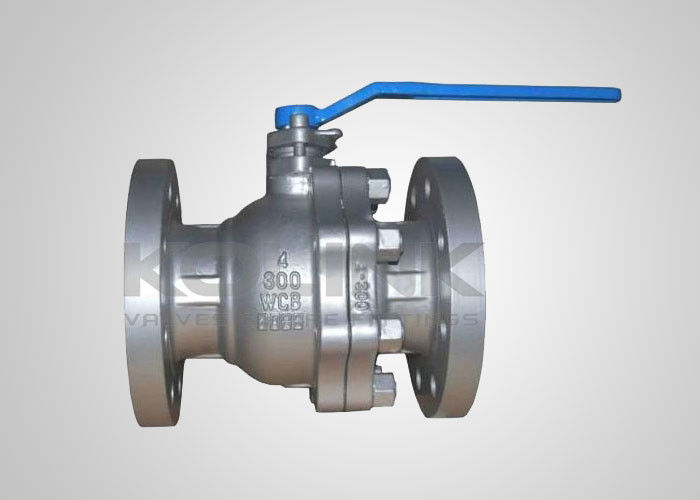

دریچه توپ شناور فولاد ریخته شده کلاس 150-600 ضد آتش API 607 فلانج

دریچه توپ شناور فولاد ریخته شده کلاس 150-600 ضد آتش API 607 فلانج

دریچه های توپ شناور دارای عملکرد سریع در یک چهارم دور، نشان دادن بصری موقعیت دریچه، جریان مستقیم بدون وقفه و اندازه فشرده هستند.یکی در سمت بالا و دیگری در سمت پایین دریچهفشار بالا، توپ را به حلقه صندلی پایین فشار می دهد و صندلی را فشرده می کند تا مایع را خاموش کند و مهر و موم حباب را تضمین کند.طراحی سوراخ کامل کاهش کاهش فشار در سراسر شیر در حالی که حداکثر توانایی جریان برای خدمات خط عمومی.

دریچه توپ شناور به طور عمده در آب، روغن، گاز طبیعی، محلول های شیمیایی، اسید و غیره با بسته شدن محکم و بدون نگهداری استفاده می شود.چرخش برای باز کردن یا بستن شیر کوچک است بنابراین عمدتا کار دستی اعمال می شود.

طراحی ویژگی ها:

1طراحی صندلی ویژه
دریچه توپ شناور معمولاً با یک صندلی انعطاف پذیر طراحی شده است. هنگامی که فشار متوسط پایین است، منطقه تماس بین صندلی و توپ کوچکتر است.که فشار بیشتری را در ناحیه تماس ایجاد می کند تا مهر و موم قابل اعتماد را تضمین کندوقتی که فشار متوسط بالاتر می رود، منطقه تماس صندلی و توپ بزرگتر می شود همراه با انحراف لاستیک صندلی،به طوری که صندلی بدون آسیب دیدن می تواند فشار متوسط بالاتر را تحمل کند.

2طراحی ضد آتش
در صورتی که آتش به طور تصادفی در لوله و شیر رخ دهد، حلقه صندلی ساخته شده از PTFE یا سایر مواد غیر فلزی می تواند در دمای بالا سوزانده شود و باعث نشت گسترده در شیر شود.طراحی صندلی ضد آتش یک طراحی احتیاطی بین توپ و صندلی استبعد از سوختن صندلی شیر، فشار متوسط توپ را به طور مداوم به سمت مهر فلزی پایین جریان فشار می دهد تا یک مهر فلزی به فلزی را تشکیل دهد.که می تواند به طور موثر نشت دریچه را کاهش دهدعلاوه بر این، گاسکت مهر و موم فلز فلز فلز فلز ساخته شده است، که همچنین می تواند مهر و موم در زیر دمای بالا را تضمین کند.طراحی ضد آتش از شیرهای توپ KOLINK مطابق با API 607 تأیید شده است.

3ضد انفجار و مهر و موم ساقه
ساقه با یک طوق یکپارچه در انتهای پایین آن ماشینکاری شده است و از حفره داخلی شیر نصب می شود،به طوری که ساقه توسط گردن دریچه مسدود شده است و حتی تحت شرایط افزایش فشار غیر طبیعی در حفره دریچه، توسط محیط منفجر نمی شودعلاوه بر این، برای جلوگیری از نشت پس از بسته بندی ساقه در صورت آتش سوزی، واشر فشار بین شانه ساقه و تماس با بدن یک مهر مثبت را تشکیل می دهد.نیروی مهر و موم با افزایش فشار متوسط افزایش می یابدبرای اطمینان از مهر و موم قابل اعتماد ساقه تحت فشار های مختلف، جلوگیری از نشت و جلوگیری از گسترش تصادفی.

4بسته بندي شاورون

بسته بندی شیورون می تواند فشار مهر و موم را با فشار متوسط در منطقه غده به طور موثر تنظیم کند و مهر و موم بسته بندی ساقه را قابل اطمینان تر کند.

5ساختار ضد استاتیک
دریچه توپ با دستگاه های ضد ایستاتیک مجهز است و می تواند یک کانال ایستاتیک بین توپ و بدن را از طریق ساقه ایجاد کند.برای تخلیه برق ایستاتیک ساخته شده به دلیل اصطکاک در طول کار شیراز طریق خط لوله، جلوگیری از آتش یا انفجار که ممکن است توسط جرقه الکتریکی ایجاد شود و اطمینان از ایمنی سیستم.

6.دریچهقفل کنل دستگاه
دریچه توپ دستی می تواند زمانی که کاملا باز یا کاملا بسته است در موقعیت خود قفل شود. قطعه موقعیت دهی با سوراخ قفل برای جلوگیری از کار غلط دریچه طراحی شده است.و همچنین می تواند از باز شدن یا بسته شدن دریچه به طور تصادفی ناشی از ارتعاش خط لوله یا سایر عوامل غیر قابل پیش بینی جلوگیری کنداین روش به ویژه برای لوله های نفتی قابل اشتعال و انفجاری، لوله های شیمیایی و پزشکی و یا لوله های میدان موثر است.

علاوه بر این، سر ساقه ای که با کلید نصب شده است، طراحی دو بعدی را اتخاذ می کند. هنگامی که شیر باز است، کلید شیر موازی با لوله است و هنگامی که شیر به طور کامل بسته می شود،کليد انگليسي عمودي به خط لوله است، به طوری که نشانه های کاملا باز و بسته شدن شیر کاملا مشخص است.

ویژگی های دریچه های شناور:
نوع توپ شناور
بدن شکسته، ورودی آخر
2-قطعه یا 3-قطعه بدن

پورت کامل با مقاومت جریان کوچک
امن از آتش به API 607
طراحی ضد ایستاتیک
ساقه ضد انفجار

عملکرد دنده یا اکتور در دسترس است

بسته بندی با بار رباعی اختیاری

طراحی صندلی فلزی اختیاری

بسته بندی با انتشار کم با توجه به ISO 15848

استانداردهای قابل اجرا برای شیرهای شناور:
a) طراحی و ساخت: API 6D، BS 5351، API 608، ISO 17292، MSS SP-72

ب) ضد آتش: API 607، API 6FA
ج) چهره به چهره: API B16.10، API 6D، EN 558، DIN 3202
د) اتصال پایینی: ASME B16.5، EN 1092 ، JIS B2220 ، ASME B1625
e) آزمایش و بازرسی: API 6D، EN 12266، API 598
