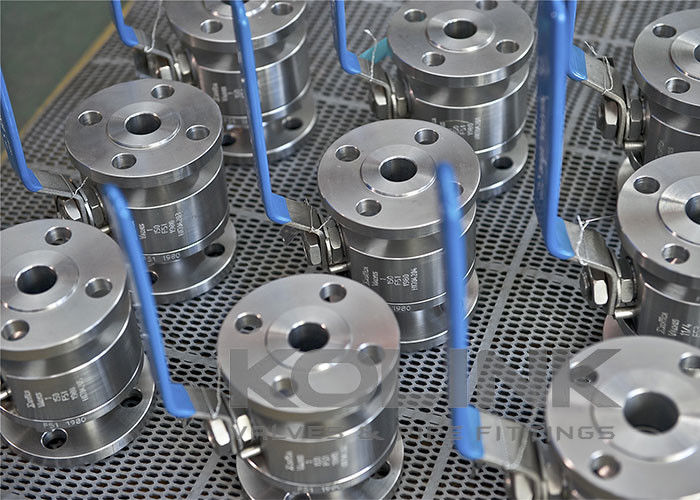

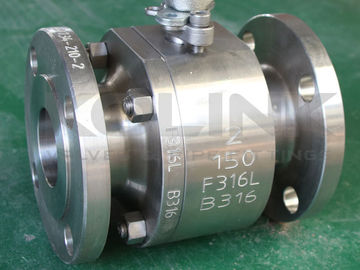

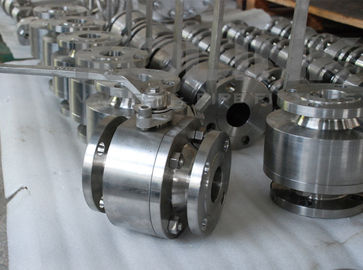

دریچه گلوله ای شناور فولاد جعل شده کلاس 150-1500

دریچه توپ شناور معمولاً با یک صندلی انعطاف پذیر طراحی شده است. هنگامی که فشار متوسط پایین است، منطقه تماس بین صندلی و توپ کوچکتر است.که فشار بیشتری را در ناحیه تماس ایجاد می کند تا مهر و موم قابل اعتماد را تضمین کندوقتی که فشار متوسط بالاتر می رود، منطقه تماس صندلی و توپ بزرگتر می شود همراه با انحراف لاستیک صندلی،به طوری که صندلی بدون آسیب دیدن می تواند فشار متوسط بالاتر را تحمل کند.

در صورتی که آتش به طور تصادفی در لوله و شیر رخ دهد، حلقه صندلی ساخته شده از PTFE یا سایر مواد غیر فلزی می تواند در دمای بالا سوزانده شود و باعث نشت گسترده در شیر شود.طراحی صندلی ضد آتش یک طراحی احتیاطی بین توپ و صندلی استبعد از سوختن صندلی شیر، فشار متوسط توپ را به طور مداوم به سمت مهر فلزی پایین جریان فشار می دهد تا یک مهر فلزی به فلزی را تشکیل دهد.که می تواند به طور موثر نشت دریچه را کاهش دهدعلاوه بر این، گاسکت مهر و موم فلز فلز فلز فلز ساخته شده است، که همچنین می تواند مهر و موم در زیر دمای بالا را تضمین کند.طراحی ضد آتش از شیرهای توپ KOLINK مطابق با API 607 تأیید شده است.

ساقه با یک طوق یکپارچه در انتهای پایین آن ماشینکاری می شود و از حفره داخلی شیر نصب می شود،به طوری که ساقه توسط گردن دریچه مسدود شده است و حتی تحت شرایط افزایش فشار غیرطبیعی در حفره دریچه توسط رسانه منفجر نمی شودعلاوه بر این، برای جلوگیری از نشت پس از بسته بندی ساقه در صورت آتش سوزی، واشر فشار بین شانه ساقه و تماس با بدن یک مهر مثبت را تشکیل می دهد.نیروی مهر و موم با افزایش فشار متوسط افزایش می یابدبرای اطمینان از مهر و موم قابل اعتماد ساقه تحت فشار های مختلف، جلوگیری از نشت و جلوگیری از گسترش تصادفی.

بسته بندی شیورون می تواند فشار مهر و موم را با فشار متوسط در منطقه غده به طور موثر تنظیم کند و مهر و موم بسته بندی ساقه را قابل اطمینان تر کند.

دریچه توپ با دستگاه های ضد ایستاتیک مجهز است و می تواند یک کانال ایستاتیک بین توپ و بدن را از طریق ساقه ایجاد کند.برای تخلیه برق ایستاتیک ساخته شده به دلیل اصطکاک در طول کار شیراز طریق خط لوله، جلوگیری از آتش یا انفجار که ممکن است توسط جرقه الکتریکی ایجاد شود و اطمینان از ایمنی سیستم.

دریچه توپ دستی می تواند زمانی که کاملا باز یا کاملا بسته است در موقعیت خود قفل شود. قطعه موقعیت دهی با سوراخ قفل برای جلوگیری از عملکرد غلط دریچه طراحی شده است.و همچنین می تواند از باز شدن یا بسته شدن دریچه به طور تصادفی ناشی از ارتعاش خط لوله یا سایر عوامل غیر قابل پیش بینی جلوگیری کنداین روش به ویژه برای لوله های نفتی قابل اشتعال و انفجاری، لوله های شیمیایی و پزشکی و یا لوله های میدان موثر است.

علاوه بر این، سر ساقه ای که با کلید نصب شده است، طراحی دو بعدی را اتخاذ می کند. هنگامی که شیر باز است، کلید شیر موازی با لوله است و هنگامی که شیر به طور کامل بسته می شود،کليد انگليسي عمودي به خط لوله است، به طوری که نشانه های کاملا باز و بسته شدن شیر کاملا مشخص است.

• نوع توپ شناور
• بدن شکسته، ورودی آخر
• 2-قطعه یا 3-قطعه بدن
• بندر کامل یا بندر کم
• امن از آتش به API 607
• دستگاه ضد ایستاتیک
• ساقه ضد انفجار
• عملکرد دنده یا اکتور در دسترس است
• دستگاه قفل اختیاری
• پد نصب مستقیم ISO 5211 اختیاری
• طراحی صندلی فلزی اختیاری
• بسته بندی با انتشار کم با توجه به ISO 15848

• a) طراحی و ساخت:API 6D، BS 5351، API 608، ISO 17292، MSS SP-72
• ب) ضد آتش:API 607، API 6FA
• ج) چهره به چهره:API B1610، API 6D، EN 558، DIN 3202
• د) اتصال آخر:ASME B165، EN 1092 ، JIS B2220 ، ASME B1625
• ه) آزمایش و بازرسی:API 6D، EN 12266، API 598
