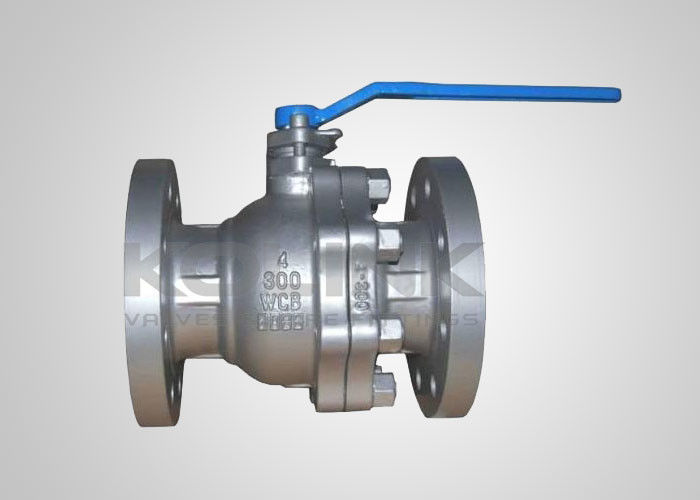

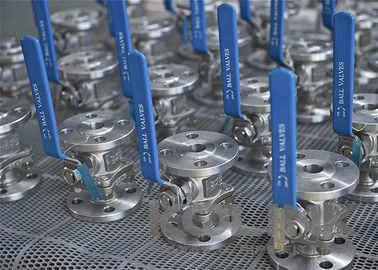

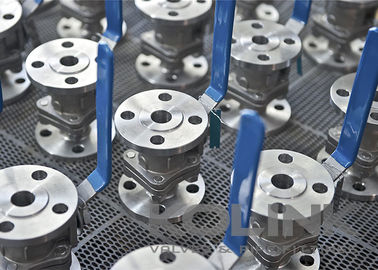

دریچه گلوله ای شناور فولاد ریخته شده ضد آتش API 607 فلانژ کلاس 150-600

شیر توپی شناور فولادی ریخته گری کلاس 150-600 ضد حریق API 607 فلنج دار

شیرهای توپی شناور، عملکرد سریع یک چهارم دور، نشانگر بصری موقعیت شیر، جریان مستقیم و بدون وقفه و اندازه جمع و جور را ارائه می دهند. توپ شناور توسط دو نشیمنگاه شیر، یکی در سمت بالادست و دیگری در سمت پایین دست شیر، پشتیبانی می شود. فشار بالادست، توپ را به سمت حلقه نشیمنگاه پایین دست فشار می دهد و نشیمنگاه را فشرده می کند تا سیال را قطع کند و آب بندی محکم حباب را تضمین می کند. طراحی کامل سوراخ، افت فشار در سراسر شیر را به حداقل می رساند و در عین حال قابلیت جریان را برای خدمات خطوط عمومی به حداکثر می رساند.

شیر توپی شناور عمدتاً در آب، روغن، گاز طبیعی، حلال های شیمیایی، اسیدها و غیره با قطع محکم و بدون نیاز به تعمیر و نگهداری استفاده می شود. با توجه به رتبه بندی فشار کم و اندازه های کوچک، گشتاور برای باز یا بسته کردن شیر کم است، از این رو عمدتاً از عملکرد دستی استفاده می شود.

شیر توپی شناور معمولاً با یک نشیمنگاه انعطاف پذیر طراحی می شود. هنگامی که فشار سیال کم است، سطح تماس بین نشیمنگاه و توپ کوچکتر است که فشار بالاتری را در ناحیه تماس ایجاد می کند تا از آب بندی قابل اعتماد اطمینان حاصل شود. هنگامی که فشار سیال افزایش می یابد، سطح تماس نشیمنگاه و توپ همراه با تغییر شکل الاستیک نشیمنگاه بزرگتر می شود، به طوری که نشیمنگاه می تواند نیروی رانش سیال بالاتری را بدون آسیب دیدن تحمل کند.

در صورت وقوع تصادفی آتش سوزی در لوله و شیر، حلقه نشیمنگاه ساخته شده از PTFE یا سایر مواد غیر فلزی می تواند در دمای بالا بسوزد و باعث نشت گسترده به شیر شود. طراحی نشیمنگاه ضد حریق یک طراحی احتیاطی بین توپ و نشیمنگاه است. پس از سوختن نشیمنگاه شیر، فشار سیال به طور مداوم توپ را به سمت مهر و موم فلزی پایین دست فشار می دهد تا یک آب بندی فلز به فلز کمکی ایجاد کند که می تواند به طور موثر نشت شیر را کاهش دهد. علاوه بر این، واشر آب بندی فلنج میانی از واشر مارپیچی فلزی ساخته شده است که می تواند آب بندی را در دمای بالا نیز تضمین کند. طراحی ضد حریق شیرهای توپی KOLINK مطابق با API 607 تایید شده است.

ساقه با یک یقه یکپارچه در انتهای پایینی خود ماشینکاری شده است و از حفره داخلی شیر نصب می شود، به طوری که ساقه توسط گردن شیر مسدود می شود و حتی تحت شرایط افزایش فشار غیرعادی در حفره شیر توسط سیال منفجر نمی شود. علاوه بر این، برای جلوگیری از نشت پس از سوختن بسته بندی ساقه در صورت آتش سوزی، واشر رانش بین شانه ساقه و تماس بدنه یک آب بندی مثبت ایجاد می کند. نیروی آب بندی با افزایش فشار سیال افزایش می یابد تا از آب بندی قابل اعتماد ساقه تحت فشارهای مختلف اطمینان حاصل شود، از نشت جلوگیری شود و از گسترش تصادف جلوگیری شود.

بسته بندی شورون می تواند به طور موثر فشار آب بندی را در برابر فشار سیال در ناحیه غده تنظیم کند و آب بندی بسته بندی ساقه را قابل اطمینان تر کند.

شیر توپی مجهز به دستگاه های ضد استاتیک است و می تواند یک کانال استاتیک بین توپ و بدنه از طریق ساقه ایجاد کند تا الکتریسیته ساکن ایجاد شده در اثر اصطکاک در حین کار شیر را تخلیه کند تا از طریق خط لوله، از آتش سوزی یا انفجار ناشی از جرقه الکتریکی جلوگیری شود و ایمنی سیستم را تضمین کند.

شیر توپی دستی را می توان در موقعیت باز یا بسته کامل قفل کرد. قطعه موقعیت یابی با سوراخ قفل برای جلوگیری از عملکرد نادرست شیر طراحی شده است و همچنین می تواند از باز یا بسته شدن تصادفی شیر ناشی از لرزش خط لوله یا سایر عوامل غیرقابل پیش بینی جلوگیری کند. این امر به ویژه برای خطوط لوله یا لوله های میدانی قابل اشتعال و انفجاری نفت، مواد شیمیایی و پزشکی موثر است.

علاوه بر این، سر ساقه که با آچار نصب شده است، طراحی دو D را اتخاذ می کند. هنگامی که شیر باز است، آچار شیر موازی با خط لوله است و هنگامی که شیر کاملاً بسته است، آچار عمود بر خط لوله است، به طوری که نشانگرهای کاملاً باز و بسته شیر بی اشتباه هستند.

• نوع توپ شناور
• بدنه تقسیم شده، ورودی انتهایی
• بدنه 2 یا 3 تکه
• پورت کامل با مقاومت جریان کم
• ضد حریق مطابق با API 607
• طراحی ضد استاتیک
• ساقه ضد انفجار
• عملکرد چرخ دنده یا محرک موجود است
• بسته بندی فنری اختیاری
• طراحی نشیمنگاه فلزی اختیاری
• بسته بندی انتشار کم اختیاری مطابق با ISO 15848

• طراحی و ساخت: API 6D، BS 5351، API 608، ISO 17292، MSS SP-72
• ضد حریق: API 607، API 6FA
• رو در رو: API B16.10، API 6D، EN 558، DIN 3202
• اتصال انتهایی: ASME B16.5، EN 1092، JIS B2220، ASME B16.25
• آزمون و بازرسی: API 6D، EN 12266، API 598
