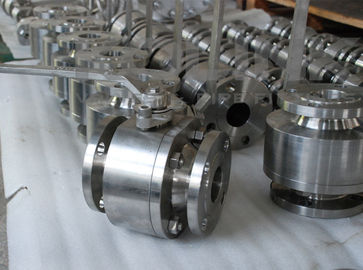

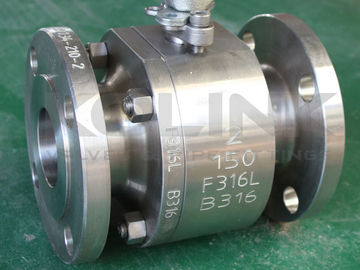

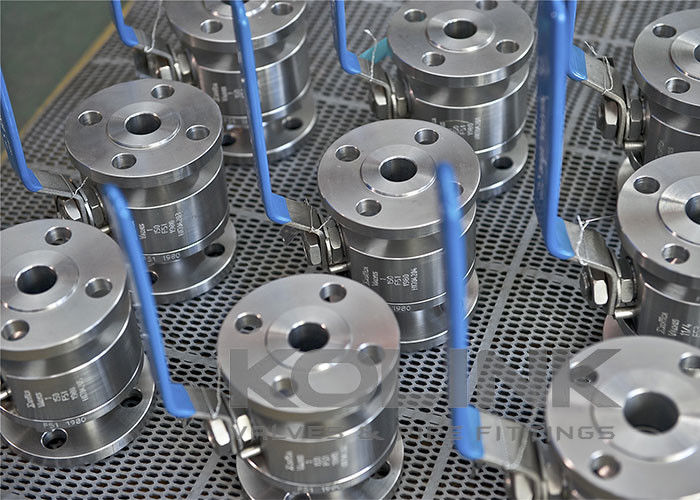

دریچه ی گلوله ای دو قطره ای از فولاد جعل شده کلاس 150 تا 1500 گلوله ی شناور

دریچه ی گلوله ای دو قطره ای از فولاد جعل شده کلاس 150 تا 1500 گلوله ی شناور

با تمام مزایا از دریچه های توپ شناور ، دریچه های توپ شناور فولاد جعل شده KOLINK در انواع بدن دو قطعه تقسیم شده و بدن 3 قطعه پیچ خورده ارائه می شوند.مواد جعل، سفتی و قدرت کافی را تحت فشار کار نامی حداکثر تضمین می کند، بدون نقص ذاتی مواد ریخته شده. ضخامت دیواری استاندارد بدن شیر و پیچ های با قدرت بالا برای تحمل فشار لوله کافی است.قسمت های داخلی از شیر طراحی شده و انتخاب شده برای اطمینان از قابلیت اطمینان در تمام انواع شرایط کاری.

با استفاده از مواد تقلبی برای بهبود خواص مکانیکی، حفظ فشار و کیفیت، دریچه های شناور فلزی تقلبی برای خدمات فشار متوسط یا بالا و طیف گسترده ای از دما ایده آل هستند.و می تواند جایگزین دریچه های گلوله ای کوچک در حال نصب شود.

دریچه های فلزی شناور فلزی در طیف گسترده ای از طرح ها، مواد، اندازه ها، کلاس های فشار و اتصالات پایانی وجود دارد.پیکربندی های کریوجنیک و دمای بالا فلزی نیز در دسترس هستند.

طراحی ویژگی ها:

1طراحی صندلی ویژه
دریچه توپ شناور معمولاً با یک صندلی انعطاف پذیر طراحی شده است. هنگامی که فشار متوسط پایین است، منطقه تماس بین صندلی و توپ کوچکتر است.که فشار بیشتری را در ناحیه تماس ایجاد می کند تا مهر و موم قابل اعتماد را تضمین کندوقتی که فشار متوسط بالاتر می رود، منطقه تماس صندلی و توپ بزرگتر می شود همراه با انحراف لاستیک صندلی،به طوری که صندلی بدون آسیب دیدن می تواند فشار متوسط بالاتر را تحمل کند.

2طراحی ضد آتش
در صورتی که آتش به طور تصادفی در لوله و شیر رخ دهد، حلقه صندلی ساخته شده از PTFE یا سایر مواد غیر فلزی می تواند در دمای بالا سوزانده شود و باعث نشت گسترده در شیر شود.طراحی صندلی ضد آتش یک طراحی احتیاطی بین توپ و صندلی استبعد از سوختن صندلی شیر، فشار متوسط توپ را به طور مداوم به سمت مهر فلزی پایین جریان فشار می دهد تا یک مهر فلزی به فلزی را تشکیل دهد.که می تواند به طور موثر نشت دریچه را کاهش دهدعلاوه بر این، گاسکت مهر و موم فلز فلز فلز فلز ساخته شده است، که همچنین می تواند مهر و موم در زیر دمای بالا را تضمین کند.طراحی ضد آتش از شیرهای توپ KOLINK مطابق با API 607 تأیید شده است.

3ضد انفجار و مهر و موم ساقه
ساقه با یک طوق یکپارچه در انتهای پایین آن ماشینکاری شده است و از حفره داخلی شیر نصب می شود،به طوری که ساقه توسط گردن دریچه مسدود شده است و حتی تحت شرایط افزایش فشار غیر طبیعی در حفره دریچه، توسط محیط منفجر نمی شودعلاوه بر این، برای جلوگیری از نشت پس از بسته بندی ساقه در صورت آتش سوزی، واشر فشار بین شانه ساقه و تماس با بدن یک مهر مثبت را تشکیل می دهد.نیروی مهر و موم با افزایش فشار متوسط افزایش می یابدبرای اطمینان از مهر و موم قابل اعتماد ساقه تحت فشار های مختلف، جلوگیری از نشت و جلوگیری از گسترش تصادفی.

4بسته بندي شاورون

بسته بندی شیورون می تواند فشار مهر و موم را با فشار متوسط در منطقه غده به طور موثر تنظیم کند و مهر و موم بسته بندی ساقه را قابل اطمینان تر کند.

5ساختار ضد استاتیک
دریچه توپ با دستگاه های ضد ایستاتیک مجهز است و می تواند یک کانال ایستاتیک بین توپ و بدن را از طریق ساقه ایجاد کند.برای تخلیه برق ایستاتیک ساخته شده به دلیل اصطکاک در طول کار شیراز طریق خط لوله، جلوگیری از آتش یا انفجار که ممکن است توسط جرقه الکتریکی ایجاد شود و اطمینان از ایمنی سیستم.

6.دریچهقفل کنل دستگاه
دریچه توپ دستی می تواند زمانی که کاملا باز یا کاملا بسته است در موقعیت خود قفل شود. قطعه موقعیت دهی با سوراخ قفل برای جلوگیری از کار غلط دریچه طراحی شده است.و همچنین می تواند از باز شدن یا بسته شدن دریچه به طور تصادفی ناشی از ارتعاش خط لوله یا سایر عوامل غیر قابل پیش بینی جلوگیری کنداین روش به ویژه برای لوله های نفتی قابل اشتعال و انفجاری، لوله های شیمیایی و پزشکی و یا لوله های میدان موثر است.

علاوه بر این، سر ساقه ای که با کلید نصب شده است، طراحی دو بعدی را اتخاذ می کند. هنگامی که شیر باز است، کلید شیر موازی با لوله است و هنگامی که شیر به طور کامل بسته می شود،کليد انگليسي عمودي به خط لوله است، به طوری که نشانه های کاملا باز و بسته شدن شیر کاملا مشخص است.

ویژگی های دریچه های شناور فلزی:
نوع توپ شناور
بدن شکسته، ورودی آخر
2-قطعه یا 3-قطعه بدن

بندر کامل یا بندر کم
امن از آتش به API 607
دستگاه ضد ایستاتیک
ساقه ضد انفجار

عملکرد دنده یا اکتور در دسترس است

دستگاه قفل اختیاری

پد نصب مستقیم ISO 5211 اختیاری

طراحی صندلی فلزی اختیاری

بسته بندی با انتشار کم با توجه به ISO 15848

استانداردهای قابل اجرا برای شیرهای شناور فلزی:
a) طراحی و ساخت: API 6D، BS 5351، API 608، ISO 17292، MSS SP-72

ب) ضد آتش: API 607، API 6FA
ج) چهره به چهره: API B16.10، API 6D، EN 558، DIN 3202
د) اتصال پایینی: ASME B16.5، EN 1092 ، JIS B2220 ، ASME B1625
e) آزمایش و بازرسی: API 6D، EN 12266، API 598
