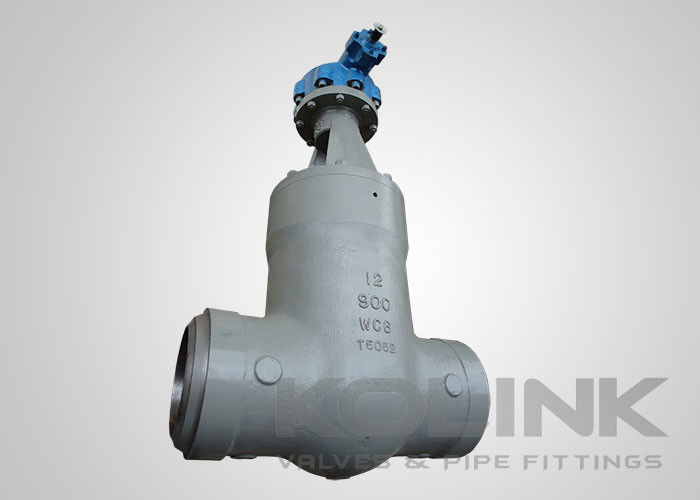

شیر دروازه ای آب‌بندی فشاری جوش لب به لب کلاس 600-2500 سایز 4-24 اینچ

شیر دروازه‌ای آب‌بندی فشاری جوش لب به لب فشار بالا کلاس 600-2500

برای شیر دروازه‌ای با کلاس فشار 600 / PN100 یا بالاتر، برای آب‌بندی بهتر، درپوش آب‌بندی فشاری پیشنهاد می‌شود، در حالی که درپوش پیچ‌دار همچنان برای انتخاب مشتری در دسترس است.

طراحی آب‌بندی فشاری شامل یک آب‌بندی فلز به فلز است که با افزایش فشار محکم‌تر می‌شود. پیش‌بار اولیه، مخروطی روی واشر آهن نرم را تغییر شکل می‌دهد تا با مخروطی روی درپوش جفت شود. لبه نازک چاقویی روی واشر بین بدنه و درپوش محکم می‌شود. زاویه کم عمق تضمین می‌کند که واشر تنها با یک نیروی رو به بالا کوچک روی درپوش محکم آب‌بندی می‌شود. پس از ایجاد آب‌بندی اولیه، اتصال بدنه/درپوش بدون توجه به شرایط حرارتی یا فشاری در شیر، بدون نشتی باقی می‌ماند. پس از مونتاژ اتصال، دیگر نیازی به تنظیم پیچ‌های درپوش نیست.

• درپوش آب‌بندی فشاری
• پیچ و یوغ بیرونی
• نشیمنگاه فلز به فلز، پوشش ماهواره‌ای روی دیسک گوه، نشیمنگاه و پشتی
• نصب بالای ISO استاندارد برای مونتاژ آسان هر نوع محرک یا چرخ دنده مخروطی
• انتهای جوش لب به لب یا انتهای فلنجی

• طراحی و ساخت: API 600، API 6D، ASME B16.34
• فاصله رو به رو: API 6D، ASME B16.10، EN 558
• انتهای اتصال: ASME B16.5، ASME B16.25، EN 1092، EN 12627، JIS B2220
• آزمایش: API 600، API 6D، EN 12266
