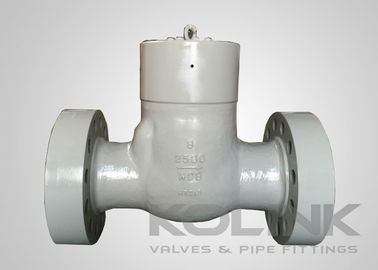

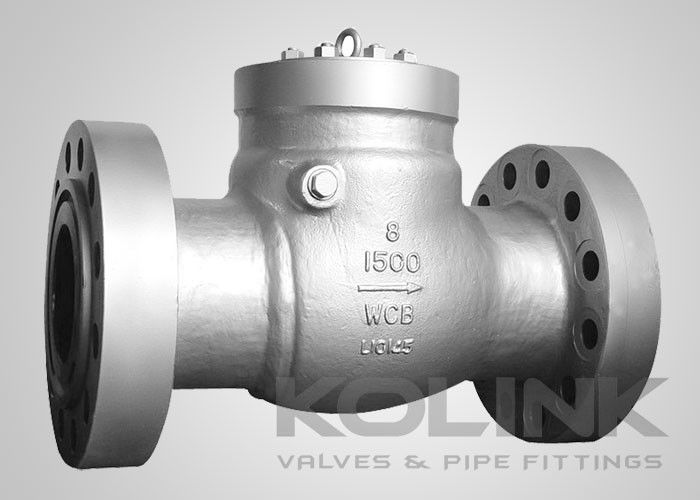

فشار مهر و موم دریچه چک سوئیچ کلاس 600-2500 فشار بالا

برای آب‌بندی بهتر در شرایط فشار بالا، درپوش آب‌بند فشاری پیشنهاد می‌شود، در حالی که درپوش پیچ‌دار همچنان برای انتخاب مشتری در دسترس است.

طراحی آب‌بند فشاری شامل یک آب‌بند فلز به فلز است که با افزایش فشار محکم‌تر می‌شود. بار اولیه، مخروطی روی واشر آهن نرم را تغییر شکل می‌دهد تا با مخروطی روی درپوش جفت شود. لبه چاقویی نازک روی واشر به شدت بین بدنه و درپوش قرار می‌گیرد. زاویه کم تضمین می‌کند که واشر تنها با یک نیروی رو به بالا کوچک روی درپوش محکم آب‌بندی می‌شود. پس از ایجاد آب‌بندی اولیه، اتصال بدنه/درپوش بدون توجه به شرایط حرارتی یا فشاری در شیر، بدون نشتی باقی می‌ماند. پس از مونتاژ اتصال، دیگر نیازی به تنظیم پیچ‌های درپوش نیست.

• طراحی دیسک نوسانی
• پوشش آب‌بند فشاری
• طراحی پین لولای داخلی استاندارد
• طراحی پین لولای عبوری از بدنه موجود است
• انتهای فلنجی یا جوش لب به لب
• اهرم اضافی، وزنه تعادل و دمپر موجود است

• طراحی و ساخت: API 6D, BS 1868, ASME B16.34
• فاصله رو به رو: API 6D, ASME B16.10, EN 558
• انتهای اتصال: ASME B16.5, ASME B16.25, EN 1092, JIS B2220
• آزمون و بازرسی: API 6D, EN 12266, API 598, BS 6755
