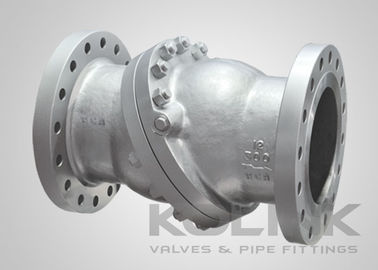

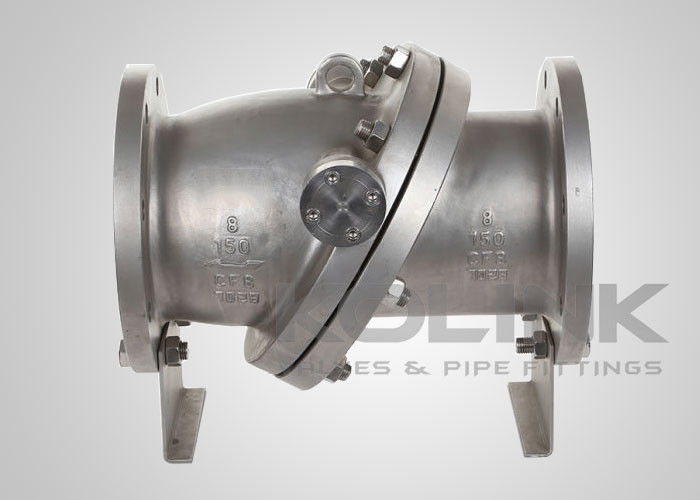

شیر یکطرفه دیسکی شیبدار فولاد ریخته گری استیل 2-36 اینچ DN50-DN900

شیرهای چک دیسک کج ، افت فشار کمی بیشتر از دریچه های چک با اندازه یکسان ایجاد می کنند. این دریچه های چک دارای یک دیسک تک تکه و بدون لولا هستند. در پاسخ به نیروهای جریان ، دیسک در مورد پین های لولا که در هندسه دیسک قرار دارند و کمی بالاتر از خط مرکزی بدنه دریچه قرار دارند. به دلیل چرخش دیسک روی صندلی ، سطوح آب بندی باید مخروطی باشد. برخی از شیرهای چک دیسک کج شامل وزن ضد دیسک هستند که به طور چشمگیری ثبات دیسک را با سرعت جریان پایین افزایش می دهد.

شیرهای چک دیسک کج به طور خاص برای به حداقل رساندن پتانسیل چکش آب پر انرژی طراحی شده اند. این هدف با یافتن مرکز دیسک چرخش در فاصله کوتاهی از نقطه محوری آن انجام می شود ، بنابراین به دیسک اجازه می دهد تا با توقف جریان یا وارونگی جریان به سرعت بسته شود. اگرچه بهتر است این شیر را به طور کامل باز کنیم ، اما دیسک تحت شرایط کمتر از شرایط جریان کامل باز است.

وقتی صحبت از نگهداری می شود ، شیرهای چک دیسک کج تر از دریچه های چک نوسان چالش برانگیز هستند. برای حداقل نگه داشتن نشت صندلی ، سطوح صندلی مخروطی دیسک و صندلی درون بدن باید خوب جفت شود و مکان محوری دیسک باید دقیق باشد.

• طراحی بدنه یک تکه
• چهره به چهره طولانی ، نوع فلنج
• دیسک کج درون خطی برای کار سریع
• طراحی بهار بار موجود است

• طراحی و ساخت: API 6D ، BS 1868 ، ASME B16.34
• چهره به چهره: API 6D ، ASME B16.10 ، EN 558
• پایان اتصال: ASME B16.5 ، ASME B16.25 ، EN 1092 ، JIS B2220
• آزمون و بازرسی: API 6D ، EN 12266 ، API 598 ، BS 6755
