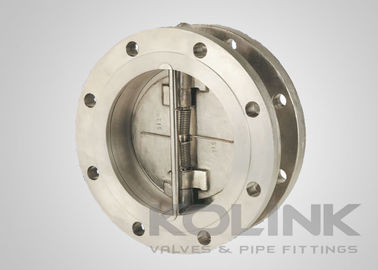

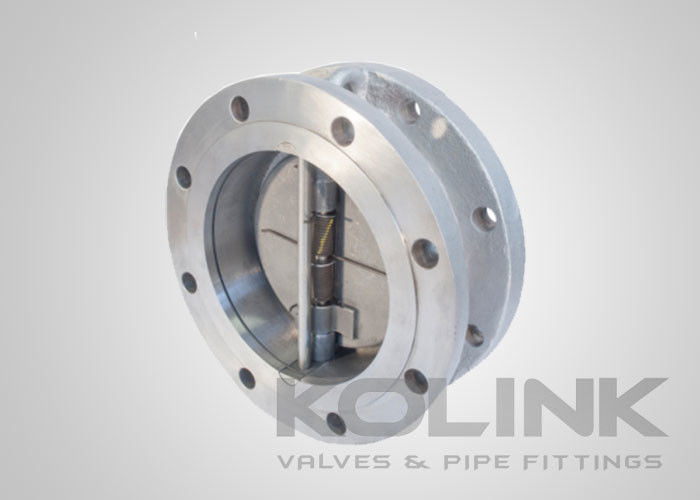

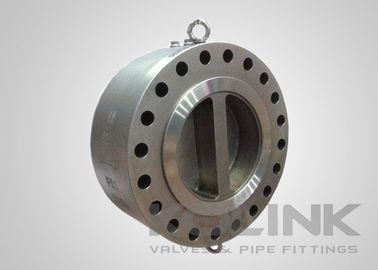

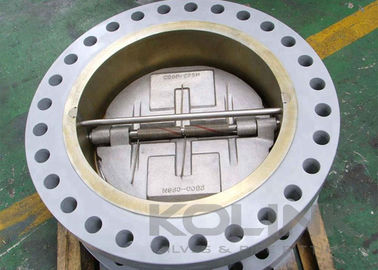

شیر یکطرفه ویفری فلنج دار استیل دیسک دوگانه 2 تا 48 اینچ

شیرهای یک‌طرفه دو صفحه‌ای بدون بدنه هستند و بین فلنج‌های لوله (به سبک ویفری) نصب می‌شوند. در این حالت، شیر شامل دو دیسک نیم‌دایره‌ای فنری است که حول محور خود می‌چرخند. طرح‌های واقعی این شیرها بین مدل‌های طراحی و تولیدکنندگان متفاوت است. اکثر آن‌ها دارای چندین نشیمنگاه تخت هستند. دیسک شیر یک‌طرفه دو صفحه‌ای دارای حرکت چرخشی کوتاه دیسک است و به سرعت به توقف یا معکوس شدن جریان پاسخ می‌دهد، بنابراین احتمال ضربه قوچ متوسط وجود دارد. این شیر تا حدودی بهتر از شیر یک‌طرفه نوسانی در به حداقل رساندن ضربه قوچ احتمالی است، اما افت فشار بسیار بالاتری دارد.

بسته به طراحی، تلاش نگهداری از نسبتاً ساده تا دشوار متغیر است. همه شیرهای یک‌طرفه دو صفحه‌ای باید از خط خارج شوند تا به دلیل طراحی بدون بدنه، تعمیر و نگهداری انجام شود. شیر یک‌طرفه دو صفحه‌ای همچنین در مقایسه با شیر یک‌طرفه دیسک شیب‌دار با همان اندازه، افت فشار بیشتری را به همراه دارد.

اگرچه اکثر شیرهای یک‌طرفه ویفری بین دو فلنج نصب می‌شوند و نیازی به نوع فلنج‌دار ندارند، اما برخی از کاربردهای دیگر ممکن است برای تراز بهتر شیرها به شیر یک‌طرفه ویفری فلنج‌دار نیاز داشته باشند. بدنه شیر فلنج‌دار می‌تواند بنا به درخواست مشتری ریخته‌گری یا آهنگری شود.

• طراحی بدنه یک تکه
• فاصله کوتاه رو به رو
• صفحه دوتایی درون خطی
• دیسک فنری برای بسته شدن سریع
• انتهای ویفری فلنج‌دار

• طراحی و ساخت: API 6D, API 594
• فاصله رو به رو: API 6D, ASME B16.10, EN 558
• انتهای اتصال: ASME B16.5, EN 1092, JIS B2220
• آزمون و بازرسی: API 6D, EN 12266, API 598
