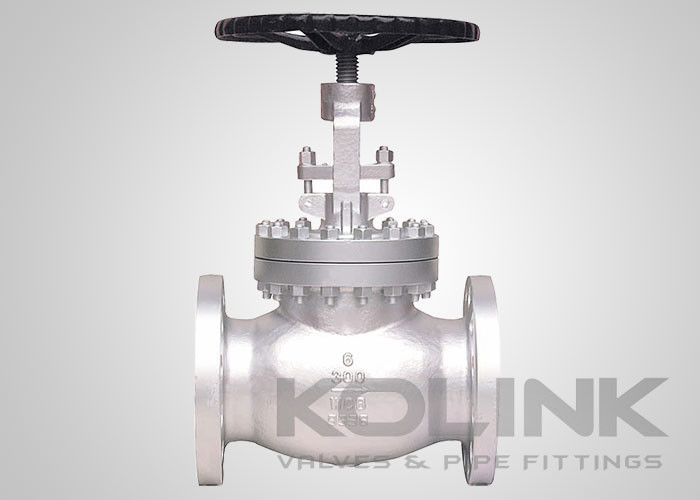

فانکس گلوب فولادی فولاد ریخته شده کلاس 150-1500 BS 1873

شیر توپی فولادی ریخته گری با فلنج کلاس 150-1500 BS 1873 شیر توقف

شیرهای توپی به دلیل شکل بدنه کروی خود نامگذاری شده اند که دو نیمه بدنه توسط یک بافل داخلی از هم جدا می شوند. شیرهای توپی ممکن است برای سرویس ایزوله یا دریچه ای استفاده شوند، با نصب دیسک مناسب: دیسک با صندلی تخت برای دریچه متوسط، قفس برای دریچه شدیدتر و پلاگین سهموی برای کنترل جریان خطی.

شیرهای توپی نیز بر اساس بدنه طبقه بندی می شوند: الگوی مستقیم منظم، الگوی Y و الگوی زاویه دار. پیکربندی های مختلف آنها به آنها اجازه می دهد تا در انواع پیکربندی های لوله کشی نصب شوند.

شیرهای توپی نیز با سه نوع اصلی از بست های بدنه-کلاهک عرضه می شوند: کلاهک پیچ شده، کلاهک جوش داده شده و کلاهک آب بندی فشار. کلاهک پیچ شده، مهر و موم به پیش بار پیچ بدنه-کلاهک بستگی دارد تا نیروی فشاری کافی را حفظ کند، کلاهک پیچ شده به طور گسترده برای شیرها در رتبه بندی ها و اندازه های مختلف فشار استفاده می شود. کلاهک جوش داده شده عمدتاً برای شیرهای دروازه ای فولادی فورج شده با اندازه کوچک اعمال می شود که برای کاربردهایی که نیاز به نشت صفر در اتصال بدنه-کلاهک هنگام حمل سیالات سیستم خطرناک دارند، مناسب است. کلاهک آب بندی فشار برای شیرها برای سرویس فشار بالا، معمولاً بیش از 15 مگاپاسکال (2250 psi) اتخاذ می شود. مهر و موم های اتصال بدنه-کلاهک با افزایش فشار داخلی در شیر بهبود می یابد، در مقایسه با سایر ساختارهایی که در آن افزایش فشار داخلی تمایل به ایجاد نشتی در اتصال بدنه-کلاهک دارد.

شیرهای توپی با انتهای فلنجی، انتهای جوش لب به لب، انتهای جوش سوکتی و انتهای پیچی عرضه می شوند و با مواد مختلف فولاد کربن ریخته گری، فولاد ضد زنگ، فولادهای آلیاژی و فولادهای فورج شده ساخته می شوند.

ترکیبات مختلفی از مواد نشیمن و ساقه برای پاسخگویی به نیازهای خاص مشتری در دسترس است.

• طراحی بدنه با الگوی مستقیم
• استاندارد طراحی دیسک پلاگین چرخشی
• دیسک نوع تخت و تنظیم کننده موجود است
• کلاهک پیچ شده
• OS&Y، ساقه بالارونده و چرخ دستی
• صندلی پشتی پیچی شده
• انتهای فلنجی یا جوش لب به لب
• چرخ دنده یا محرک موجود است

• طراحی و ساخت: BS 1873, ASME B16.34
• فاصله روبرو: ASME B16.10, EN 558, BS2080
• انتهای اتصال: ASME B16.5, ASME B16.25, EN 1092
• آزمون و بازرسی: API 598, EN 12266, BS 6755
