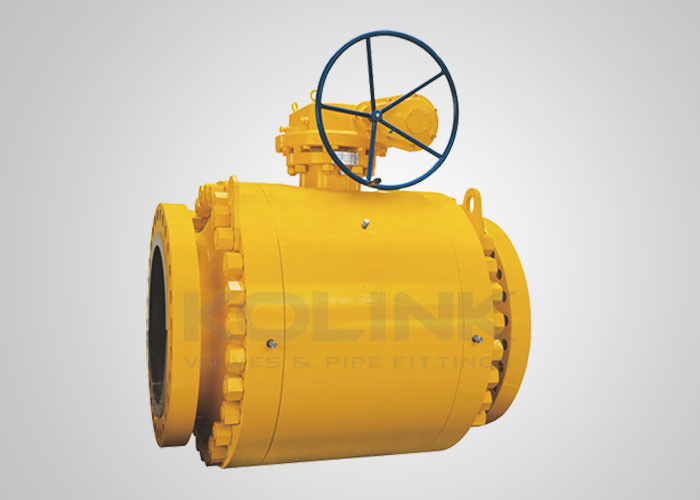

شیر توپی با تریونیون فولادی آهنگری DBB کلاس 150-2500 2-36 اینچ

در حالت بسته، حلقه های نشیمنگاه فنری یک آب بندی مثبت در برابر فشار از هر دو انتهای شیر ایجاد می کنند، زمانی که محفظه بدنه بین سطوح نشیمنگاه از طریق شیر تخلیه و شیر تخلیه تهویه می شود. شیر تخلیه همچنین می تواند برای آزمایش سفتی نشیمنگاه استفاده شود. علاوه بر این، رسوبات موجود در محفظه بدنه را می توان از طریق سوراخ تخلیه پایینی تخلیه و تخلیه کرد تا از آسیب به نشیمنگاه ها جلوگیری شود.

شیر توپی نصب شده روی پایه دارای یک توپ نصب شده روی پایه و دو نشیمنگاه شناور است که تحت فشار سیال قابل حرکت هستند. درج های نشیمنگاه PTFE خود روان کننده و یاتاقان های کشویی می توانند اصطکاک بین نشیمنگاه ها و توپ را به حداقل برسانند تا گشتاور کمتری تحت فشار عملیاتی حاصل شود.

برای شیرهای توپی نصب شده روی پایه بزرگتر از 6″(DN150)، دستگاه های تزریق درزگیر روی ساقه و نواحی نشیمنگاه وجود دارد. در صورت آسیب تصادفی به حلقه های نشیمنگاه یا O-ring ساقه، تزریق درزگیر اضطراری از طریق اتصالات تزریق می تواند از نشت سیال در نواحی نشیمنگاه و ساقه جلوگیری کند. سیستم تزریق درزگیر همچنین می تواند برای روانکاری نشیمنگاه ها استفاده شود.

در صورت وقوع تصادفی آتش سوزی در لوله و شیر، حلقه های نشیمنگاه، O-ring های ساقه ساخته شده از PTFE، لاستیک یا سایر مواد غیر فلزی می توانند تحت دمای بالا بسوزند و باعث نشت گسترده به شیر شوند. طراحی نشیمنگاه ایمن در برابر آتش یک طراحی احتیاطی بین توپ و نشیمنگاه است. پس از سوختن درج نشیمنگاه شیر، فشار سیال و فنرهای پیش بارگذاری شده به طور مداوم نگهدارنده نشیمنگاه جلویی را به سمت توپ فشار می دهند تا یک آب بندی فلز به فلز کمکی ایجاد شود که می تواند به طور موثر نشت شیر را کاهش دهد. علاوه بر این، واشر آب بندی فلنج میانی از واشر سیم پیچ فلزی ساخته شده است که می تواند آب بندی را تحت دمای بالا نیز تضمین کند. طراحی ایمن در برابر آتش شیرهای توپی KOLINK مطابق با API 607 تایید شده است.

شیر توپی مجهز به دستگاه های ضد استاتیک است و می تواند یک کانال استاتیک بین توپ و بدنه از طریق ساقه ایجاد کند تا الکتریسیته ساکن ایجاد شده در اثر اصطکاک در حین کار شیر را تخلیه کند تا از طریق خط لوله، از آتش سوزی یا انفجار ناشی از جرقه الکتریکی جلوگیری شود و ایمنی سیستم را تضمین کند.

فنرهای پیش بارگذاری شده برای اطمینان از آب بندی محکم بین 2 نشیمنگاه شناور و توپ قرار داده شده اند. علاوه بر این، تحت فشار بالا، فشار سیال به طور خودکار نشیمنگاه جلویی را به طور محکم به توپ فشار می دهد تا آب بندی نشیمنگاه قابل اعتماد را تضمین کند.

از آنجایی که شیر توپی با آب بندی نشیمنگاه اولیه و ثانویه طراحی شده است، محفظه میانی نمی تواند به تنهایی فشار را کاهش دهد. در این حالت، شیر اطمینان برای جلوگیری از خطر آسیب ناشی از فشار بیش از حد در داخل محفظه شیر که ممکن است به دلیل انبساط حرارتی سیال رخ دهد، روی بدنه نصب می شود.

ساقه با یک یقه یکپارچه در انتهای پایینی خود ماشینکاری شده است و از محفظه داخلی شیر نصب شده است، به طوری که ساقه توسط گردن شیر مسدود شده و حتی تحت شرایط افزایش فشار غیرعادی در محفظه شیر توسط سیال منفجر نمی شود.

• توپ نصب شده روی پایه برای گشتاور عملیاتی کم
• نشیمنگاه فنری شناور
• Double Block and Bleed (DBB)
• بدنه شکاف دار، ورودی انتهایی
• بدنه 2 یا 3 تکه
• پورت کامل برای عملیات Pigging
• ایمن در برابر آتش مطابق با API 607
• دستگاه ضد استاتیک
• ساقه ضد انفجار
• دستگاه آب بندی درزگیر اضطراری
• تخلیه فشار خودکار در محفظه میانی شیر
• عملکرد چرخ دنده یا محرک موجود
• نصب مستقیم اختیاری به ISO 5211
• دستگاه قفل اختیاری
• افزایش ساقه اختیاری

• طراحی و ساخت: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72
• ایمن در برابر آتش: API 607, API 6FA
• فاصله رو به رو: API B16.10, API 6D, EN 558, DIN 3202
• اتصال انتهایی: ASME B16.5, EN 1092, JIS B2220, ASME B16.25
• آزمایش و بازرسی: API 6D, EN 12266, API 598
