API 6D Trunnion Mounted Ball Valve 2-36 Inch WCB CF8 Gear فعال شده است

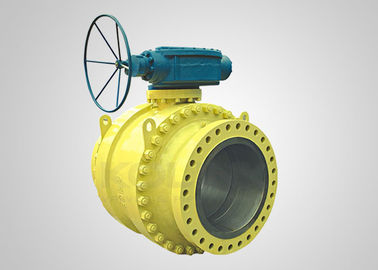

تصویر بزرگ : API 6D Trunnion Mounted Ball Valve 2-36 Inch WCB CF8 Gear فعال شده است

جزئیات محصول:

محل منبع:	چین
نام تجاری:	KOLINK
گواهی:	PED 2014/68/EU,API 6D and ISO9001

پرداخت:

مقدار حداقل تعداد سفارش:	یک قطعه
قیمت:	negotiable
جزئیات بسته بندی:	جعبه چوبی
زمان تحویل:	2- 8 هفته
شرایط پرداخت:	T/T، L/C
قابلیت ارائه:	1000 عدد در ماه

مخاطب

توضیحات محصول جزئیات

اندازه ها:

2 اینچ - 36 اینچ، DN 50 - DN 900

درجه بندی فشار:

Class150 - Class 2500 یا PN 16 - PN 420

ماده بدن شیر:

WCB، LCB، CF8، CF3، CF8M، CF3M، 4A، 5A، و غیره.

توسط:

محرک اهرمی، دنده ای، پنوماتیکی، هیدرولیک و الکتریکی

برجسته کردن:

دریچه ی فلزی با صندلی,شیر توپی فشار قوی,3PC Trunnion نصب شیر توپ

high pressure ball valve

3PC Trunnion Mounted Ball Valve

شیر توپی نصب شده روی پایه API 6D 3-PC بادوام WCB A105 CF8 F304

اندازه ها 2" - 36" ,DN 50 - DN 900
رتبه بندی فشار کلاس 150 - کلاس 2500 یا PN 16 - PN 420
جنس بدنه شیر WCB, LCB, CF8, CF3, CF8M, CF3M, 4A, 5A, و غیره.
توسط اهرم، چرخ دنده، پنوماتیک، محرک هیدرولیک و الکتریکی

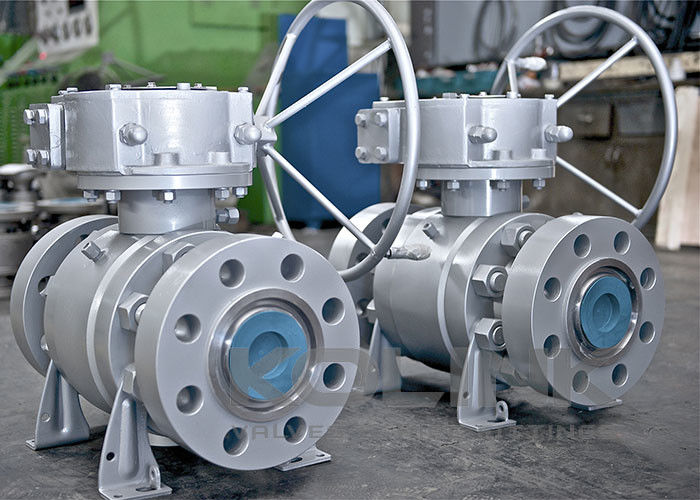

شیر توپی نصب شده روی پایه 3-PC فولاد ریخته گری WCB با چرخ دنده

شیر توپی نصب شده روی پایه با دو نشیمنگاه شناور طراحی شده است که تحت فشار سیال قابل حرکت هستند. در زیر نشیمنگاه ها، فنرهای پیش بارگذاری نشیمنگاه قرار داده شده اند تا اطمینان حاصل شود که دو نشیمنگاه شناور به طور محکم به سطح توپ متصل می شوند. توپ توسط پایه های بالایی و پایینی ثابت می شود، بنابراین حلقه های نشیمنگاه در زمانی که شیر در حالت بسته است، نیروی فشار زیادی را تحمل نمی کنند. در حین سرویس، فشار سیال نشیمنگاه جلو را به سمت توپ فشار می دهد و یک آب بندی محکم ایجاد می کند.

گشتاور عملیاتی کم، تغییر شکل کم روی نشیمنگاه ها، عملکرد آب بندی قابل اعتماد، عمر طولانی از مزایای اصلی شیر توپی نصب شده روی پایه است. شیرهای توپی نصب شده روی پایه به طور گسترده در خطوط لوله طولانی و خطوط لوله صنعتی معمولی که می توانند انواع جریان های خورنده یا غیر خورنده را تحمل کنند، استفاده می شوند.

ویژگی های شیرهای توپی نصب شده روی پایه:

توپ نصب شده روی پایه
نشیمنگاه فنری شناور
بلوک و تخلیه دوتایی (DBB)
بدنه تقسیم شده، ورودی انتهایی
بدنه 2 یا 3 تکه
پورت کامل برای عملیات Pigging
ایمنی در برابر آتش مطابق با API 607
دستگاه ضد استاتیک
ساقه ضد انفجار
عملکرد چرخ دنده یا محرک موجود
نصب مستقیم اختیاری به ISO 5211
دستگاه قفل اختیاری
افزایش ساقه اختیاری

استانداردهای قابل اجرا شیرهای توپی نصب شده روی پایه:

طراحی و ساخت: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72
ایمنی در برابر آتش: API 607, API 6FA
فاصله رو به رو: API B16.10, API 6D, EN 558, DIN 3202
اتصال انتهایی: ASME B16.5, EN 1092, JIS B2220, ASME B16.25
آزمایش و بازرسی: API 6D, EN 12266, API 598
