دریچه کامل دریچه ی گلوله ای و محافظ آتش API 607 DN 50-900

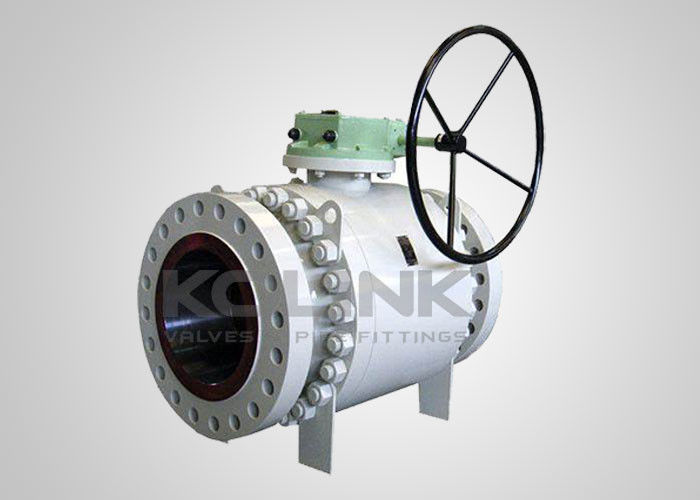

شیر توپی ترانیون فول پورت فول بور فولادی فورج شده با چرخ دنده

برای شیر فول بور، قطر سوراخ در توپ دارای قطر داخلی یکسان با لوله است، در حالی که شیر با سوراخ کاهش یافته دارای قطر سوراخ کوچکتر از قطر داخلی لوله ای است که روی آن قرار دارد.

طراحی فول پورت، حداقل مقاومت جریان، افت فشار و کاویتاسیون را تضمین می کند. شیرهای توپی فول پورت در مواردی استفاده می شوند که مقاومت جریان کم آنها ارزشمند است، مانند لوله های مکش پمپ، جایی که افت فشار می تواند بر عملکرد پمپ تأثیر بگذارد. آنها همچنین در جریان هایی که حاوی مایعات و جامدات مخلوط هستند استفاده می شوند، جایی که محدودیت های جریان می تواند باعث جدایی در مواد شده و باعث تجمع و در نتیجه کاهش جریان در لوله ها شود.

دلیل دیگر برای شیرهای فول بور، تمیز کردن است. این یک عمل رایج در صنعت نفت و گاز است که یک 'پیگ' را از طریق یک سیستم لوله کشی فشار می دهند. 'پیگ' شبیه یک توپ است که از طریق سیستم لوله کشی فشار داده می شود تا داخل لوله ها و شیرها را تمیز کند. یک شیر فول پورت برای این نوع عمل حیاتی است زیرا یک پیگ در یک شیر با پورت کاهش یافته گیر می کند.

از طرف دیگر، شیرهای توپی با پورت کاهش یافته در مواردی استفاده می شوند که افت فشار، تلاطم در جریان و ویژگی های مواد مورد توجه نیستند. آنها همچنین مزایای اندازه کوچکتر و هزینه کمتر را دارند.

• توپ ترانیون دار برای گشتاور عملکرد کم
• نشیمن فنری شناور
• بلوک و تخلیه دوگانه (DBB)
• بدنه شکاف دار، ورودی انتهایی
• بدنه 2 یا 3 تکه
• فول پورت برای عملیات پیگینگ
• ایمن در برابر آتش مطابق با API 607
• دستگاه ضد استاتیک
• ساقه ضد انفجار
• دستگاه آب بندی درزگیر اضطراری
• تخلیه فشار خودکار در حفره میانی شیر
• عملکرد چرخ دنده یا محرک موجود
• نصب مستقیم اختیاری به ISO 5211
• دستگاه قفل اختیاری
• افزایش ساقه اختیاری

• طراحی و ساخت: API 6D، BS 5351، API 608، ISO 17292، MSS SP-72
• ایمن در برابر آتش: API 607، API 6FA
• فاصله روبرو: API B16.10، API 6D، EN 558، DIN 3202
• اتصال انتهایی: ASME B16.5، EN 1092، JIS B2220، ASME B16.25
• آزمون و بازرسی: API 6D، EN 12266، API 598
