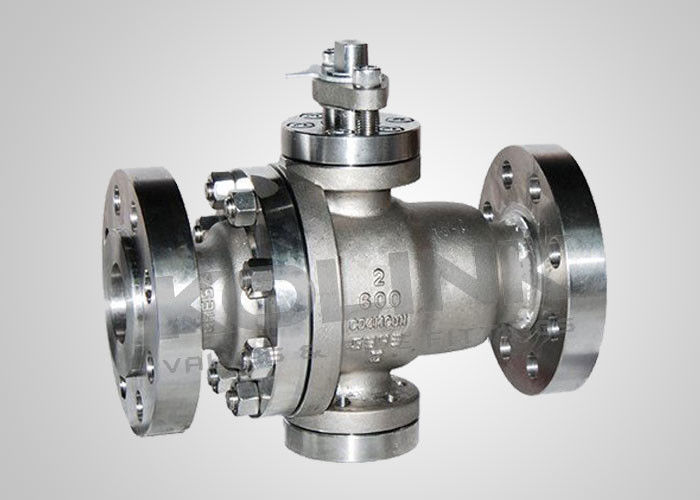

دریچه توپ فلزی برای خدمات معدن با دمای بالا

فلز صندلی شناور شیر توپ درجه حرارت بالا و خدمات معدن

دریچه های فلزی به فلزی دارای دوام گرمایی فوق العاده ای هستند و به طور گسترده ای در کاربردهای خدمات حیاتی و شدید مورد استفاده قرار می گیرند که در آن صندلی های نرم نمی توانند استفاده شوند.مخصوصاً وقتي که خدمت کثيف باشه، خیس کننده، بسیار خوردنی، در دمای بالا تا 500 درجه سانتیگراد، یا ترکیبی از همه.

صندلی های فلزی از دریچه های توپ با طیف گسترده ای از درمان های سطحی انجام شده برای سختی بر روی مواد نرم تر برای مناسب بودن تقریبا هر کاربرد و رسانه ارائه شده است.ولتفستم کربیدو پوشش سخت krom alloy را می توان به علاوه به فلز پایه برای تشکیل یک پیوند متالورژیک، ذوب کرد.ارائه سطح محکم و محکم مهر و موم که تقریباً بدون منافذ است با سختی تا 70 HRC، بسته به آلیاژ مورد استفاده. لپیپ دقیق توپ و صندلی با هم منجر به رابط برتر برای بسته شدن محکم می شود.توپ ها با دقت بالا و پردازش سطح فوق العاده آینه ای ماشینکاری می شوندصندلی های فلزی که از قبل به صورت بهانه ای نصب شده اند، قابلیت اطمینان از مهر و موم عملیاتی ثابت را تضمین می کنند.

ویژگی های طراحی:

1. گرد و صندلی سطح سخت شدن
تکنولوژی های مختلف سخت سازی توپ و صندلی، از جمله پوشش HVOF، آلیاژ های پایه نیکل، کاربید وولفستم، جوش اسپری آلیاژ های استیلایت و غیره، با توجه به شرایط سرویس، پذیرفته می شوند.مقاومت گرما از مواد سطح مهر و موم می تواند به 540 °C ≈ 600 °C برسداین مواد همچنین مقاوم به لباس و مقاومت در برابر ضربه هستند.

2باز کردن و بستن شیر انعطاف پذیر
در زیر دمای بالا، توپ و صندلی به دلیل گسترش حرارتی گسترش می یابند و باعث گیر شدن توپ بین دو صندلی می شوند. با استفاده از بهار دیسک یا صندلی پر از بهار،گسترش حرارتی را می توان جذب کرد که باز و بسته شدن انعطاف پذیر در دمای بالا را تضمین می کند..

3مواد مهر و موم امن آتش

گاسکت های دریچه های فلزی ساخته شده از فولاد ضد زنگ + گرافیت انعطاف پذیر و بسته بندی گرافیت انعطاف پذیر است.این مواد ضد آتش تضمین مهر و موم قابل اعتماد از شیر در دمای بالا، یا حتی در صورت آتش سوزی.

4طراحی صندلی فلزی
چرخ چرخ دار فلزیدریچه توپمی تواند مانع از ورود مایع به حفره ی وسط شود. وقتی که شیر بسته می شود و حفره ی وسط باز می شود،صندلی های بالا و پایین جریان به طور مستقل مایع را در ورودی و خروجی مسدود می کنند.، اطمینان از عملکرد Double Block & Bleed (DBB).
دریچه توپ شناور فلزی می تواند تخلیه مایع را از حفره وسط مسدود کند و به طور معمول یک طرفه مهر و موم است، با جهت جریان نشان داده شده در بدن.ساختار مهر و موم دو طرفه نیز بر اساس درخواست در دسترس هستند.

5. عملکرد امضا قابل اعتماد
از طریق چرخش توپ و آسیاب در موقعیت های مختلف، سطح توپ تا گردی و ظرافت بالا آراسته می شود.با هم مهر و موم صندلی با فاضلاب و هم مهر و موم صندلی با فشار مایع، میزان نشت دریچه های فلزی می تواند سطح IV از ASME B16 را برآورده کند.104.

ویژگی های دریچه های فلزی:
نوع توپ شناور یا توپ نصب شده بر روی ستون
بدن شکسته، ورودی آخر
2-قطعه یا 3-قطعه بدن

بندر کامل
کاملا امن با آتش بدون صندلی نرم PTFE
طراحی ضد ایستاتیک
ساقه ضد انفجار

عملکرد دنده یا اکتور در دسترس است

بسته بندی با انتشار کم با توجه به ISO 15848

استانداردهای قابل اجرا برای شیرهای شناور:
a) طراحی و ساخت: API 6D، BS 5351، API 608، ISO 17292، MSS SP-72

ب) ضد آتش: API 607، API 6FA
ج) چهره به چهره: API B16.10، API 6D، EN 558، DIN 3202
د) اتصال پایینی: ASME B16.5، EN 1092 ، JIS B2220 ، ASME B1625
e) آزمایش و بازرسی: API 6D، EN 12266، API 598
