2-36 Inch Trunnion Mounted Ball Valve کلاس 150-2500 PN 16-420

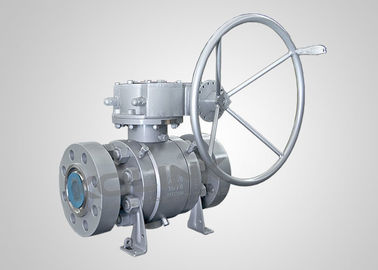

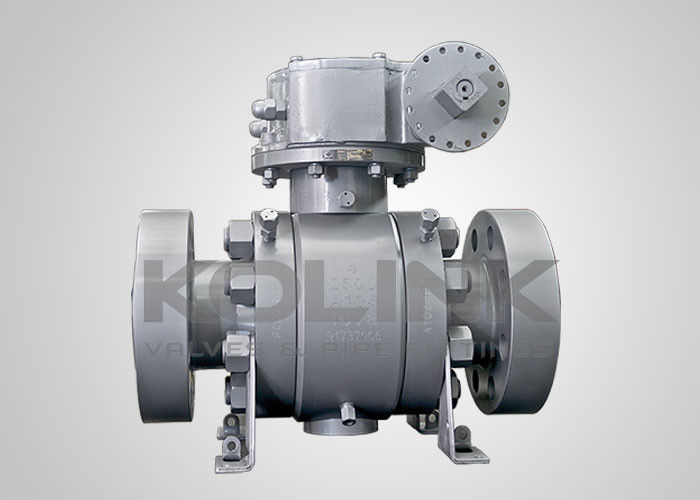

تصویر بزرگ : 2-36 Inch Trunnion Mounted Ball Valve کلاس 150-2500 PN 16-420

جزئیات محصول:

محل منبع:	چین
نام تجاری:	KOLINK
گواهی:	PED 2014/68/EU,API 6D and ISO9001

پرداخت:

قیمت:	negotiable

مخاطب

توضیحات محصول جزئیات

اندازه:

2 اینچ - 36 اینچ، DN 50 - DN 900

ساختار:

Class150 - Class 2500 یا PN 16 - PN 420

درخواست:

A105، LF2، F304، F304L، F316، F316L، F51، F53، و غیره.

توسط:

محرک اهرمی، دنده ای، پنوماتیکی، هیدرولیک و الکتریکی

برجسته کردن:

شیر توپی فشار قوی,دریچه توپ الکتریکی

electric actuated ball valve

شیر توپی فشار قوی 2 تا 48 اینچ فولاد آهنگری شده با نشیمنگاه PEEK کلاس 2500 PN420

اندازه: 2" - 36" ,DN 50 - DN 900
ساختار: کلاس 150 - کلاس 2500 یا PN 16 - PN 420
کاربرد: A105, LF2, F304, F304L, F316, F316L, F51, F53 و غیره.
عملکرد توسط: اهرم، چرخ دنده، پنوماتیک، محرک هیدرولیکی و الکتریکی

شیر توپی فشار قوی 2 تا 48 اینچ فولاد آهنگری شده با نشیمنگاه PEEK کلاس 2500 PN420

شیرهای توپی فشار قوی

شیر توپی فشار قوی به طور ویژه برای دوام و قابلیت اطمینان با فشار طراحی تا کلاس ANSI 2500 (420 بار / 6000 psi) ساخته شده است. به عنوان استاندارد، سری فشار قوی از مواد میله آهنگری یا نورد شده ساخته شده است، که می تواند از استحکام و مقاومت کافی تحت حداکثر فشار عملیاتی نامی اطمینان حاصل کند، بدون نقص ذاتی ریخته گری. ضخامت دیواره استاندارد بدنه جداگانه و انطباق با پیچ های اتصال با استحکام بالا برای نگهداری شیر مناسب است و برای تحمل تنش لوله کافی است.

شیر توپی فشار قوی عملکرد قابل اعتمادی را در سخت ترین کاربردها در صنایع نفت و گاز، سکوی حفاری دریایی، پتروشیمی و نیرو ارائه می دهد.

شیر توپی نصب شده روی پایه با دو نشیمنگاه شناور طراحی شده است که تحت فشار سیال قابل حرکت هستند. در زیر نشیمنگاه ها، فنرهای پیش بارگذاری نشیمنگاه قرار داده شده اند تا اطمینان حاصل شود که دو نشیمنگاه شناور به طور محکم به سطح توپ متصل می شوند. توپ توسط پایه های بالایی و پایینی ثابت می شود، بنابراین حلقه های نشیمنگاه در زمانی که شیر در حالت بسته است، نیروی فشار زیادی را تحمل نمی کنند. در حین سرویس، فشار سیال نشیمنگاه جلو را به سمت توپ فشار می دهد و یک مهر و موم محکم حباب ایجاد می کند.

ویژگی های شیرهای توپی نصب شده روی پایه:

توپ نصب شده روی پایه برای گشتاور عملکرد کم
نشیمنگاه فنری شناور
بلوک و تخلیه دوگانه (DBB)
بدنه تقسیم شده، ورودی انتهایی
بدنه 2 یا 3 تکه
پورت کامل برای عملیات Pigging
ایمنی در برابر آتش مطابق با API 607
دستگاه ضد استاتیک
ساقه ضد انفجار
دستگاه آب بندی درزگیر اضطراری
تخلیه فشار خودکار در حفره میانی شیر
عملکرد چرخ دنده یا محرک موجود
نصب مستقیم اختیاری به ISO 5211
دستگاه قفل اختیاری
افزایش ساقه اختیاری

استانداردهای قابل اجرا شیرهای توپی نصب شده روی پایه:

طراحی و ساخت: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72
ایمنی در برابر آتش: API 607, API 6FA
فاصله رو به رو: API B16.10, API 6D, EN 558, DIN 3202
اتصال انتهایی: ASME B16.5, EN 1092, JIS B2220, ASME B16.25
آزمون و بازرسی: API 6D, EN 12266, API 598
