جزئیات محصول:
پرداخت:
|
| اندازه ها: | 1/2" - 8"، DN 15 - DN 200 | درجه بندی فشار: | Class150 - Class 600 یا PN 16 - PN 100 |
|---|---|---|---|
| ماده بدن شیر: | WCB، LCB، CF8، CF3، CF8M، CF3M، 4A، 5A، و غیره. | توسط: | محرک اهرمی، دنده ای، پنوماتیکی، هیدرولیک و الکتریکی |
| برجسته کردن: | شیر توپی استیل ضد زنگ,شیر توپی برودتی,فولاد ریخته 3 راه شیر توپ,cryogenic ball valve,Cast Steel 3 way Ball Valve |
||

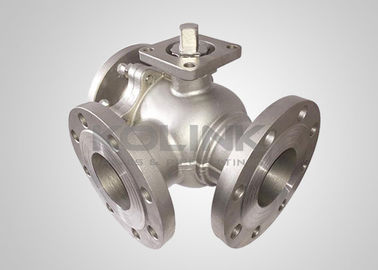

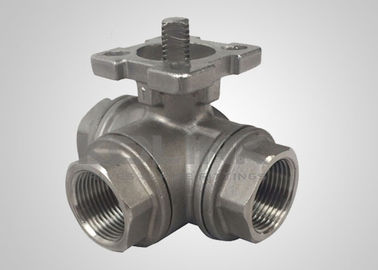

فولاد ریخته 3 راه بال والف فولاد ضد زنگ L-port T-port Flanged
دریچه های توپ سه طرفه برای تغییر ، همگرایی و انحراف جریان از طریق جهت های مختلف در صورت لزوم استفاده می شوند. دریچه های سه طرفه معمولاً بندر L یا بندر T هستند ، بسته به الزامات تغییر مسیر.ترکیبی از جهت گیری توپ های مختلف و اتصال لوله، به دریچه ها کمک می کند تا عملکردهای مختلف را تغییر دهند. این دریچه ها به طور گسترده ای در متالورژی، معدن، نفت، مواد شیمیایی،نیروگاه های برقبا توجه به فشار پایین و اندازه های کوچک، دریچه های توپ سه طرفه معمولا به صورت دستی کار می کنند.
دریچه های توپ Kolink سه طرفه دارای مهر و موم قابل اعتماد و کانال های جریان صاف هستند که دقت باز و بسته شدن و همچنین مقاومت جریان کوچک را تضمین می کنند.دریچه های گلوله ای چند پورت را می توان به دریچه های گلوله ای سه طرفه L طبقه بندی کرد، دریچه T دریچه 3 راه توپ، دریچه Y دریچه 3 راه توپ و دریچه 4 راه توپ.
L بندر 3 راه شیر توپ
دریچه توپ 3 طرفه L برای تغییر جهت جریان رسانه استفاده می شود. می تواند 2 سوراخ را که عمودی به یکدیگر متصل می شوند، متصل کند. جهت گیری توپ های مختلف برای عملکردهای مختلف پیش تنظیم شده است.به کاربران پیشنهاد می شود که توضیحات مفصل از الزامات سرویس را ارائه دهند تا اطمینان حاصل شود که پیکربندی درست توپیک دریچه 3 طرفه معمولی L ممکن است برای شرایط خدماتی خاص مناسب نباشد.
دریچه T دریچه ی 3 طرفه
دریچه توپ T می تواند 3 سوراخ را به یکدیگر در همان زمان متصل کند، یا 2 از 3 سوراخ را به یکدیگر متصل کند تا عملکردهای مختلف را تحقق بخشد.جهت گیری توپ های مختلف برای توابع مختلف پیش تنظیم شده استبه کاربران پیشنهاد می شود که توضیحات مفصل از الزامات خدمات را ارائه دهند تا اطمینان حاصل شود که پیکربندی درست توپ وجود دارد.یک شیر توپ سه طرفه معمولی در بندر T ممکن است برای شرایط خاص سرویس مناسب نباشد..
دریچه ی Y دریچه ی 3 طرفه
این نوع خاص از دریچه های توپ سه طرفه برای تغییر جهت جریان لوله های شکل Y استفاده می شود. سوراخ های دریچه توپ در نوع Y هستند.شیر را می توان از حالت 1 به حالت 2 تغییر داد..
LL بندر 4-راه شیر توپ
دریچه های توپ چهار طرفه از طراحی دریچه های توپ سه طرفه توسعه یافته اند. با ارائه 4 صندلی و 4 سوراخ و توپ های پورت LL،دریچه های گلوله ای چهار طرفه برای تغییر جهت جریان دو کانال به طور همزمان استفاده می شوند.معمولاً می تواند موقعیت را از نوع اتصال 1 به نوع اتصال 2 تغییر دهد.
ویژگی هایدریچه های 3 راه توپ:
طراحی جمع و جور و صرفه جویی در فضا
چند پورت سه راه
پورت L یا T و گزینه های پورت Y
نوع توپ شناور
امن از آتش به API 607
طراحی ضد ایستاتیک
ساقه ضد انفجار
استفاده از اهرم، کار با دنده یا محرک
گزینه ای از ISO 5211 Direct Mount Actuator Pad
استانداردهای قابل اجرادریچه توپ سه طرفهs:
a) طراحی و ساخت: API 6D، BS 5351، API 608، ISO 17292، MSS SP-72
ب) ضد آتش: API 607، API 6FA
ج) چهره به چهره: API B16.10، API 6D، EN 558، DIN 3202
د) اتصال پایینی: ASME B16.5، EN 1092 ، JIS B2220 ، ASME B1625
e) آزمایش و بازرسی: API 6D، EN 12266، API 598
