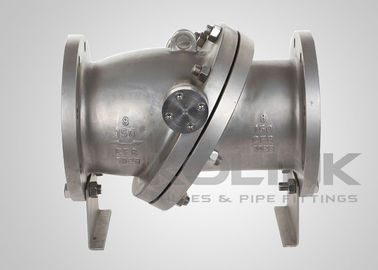

دریچه چک شیب دار، باز شدن سریع، از دست دادن سر کم، فولاد گداخته ضد زنگ

شیب دیسک چک شیر فولاد ریخته سریع باز کردن از دست دادن سر کم

دریچه های بازرسی شیب دار کمی بیشتر از دریچه های بازرسی سوئیچ با همان اندازه کاهش فشار تولید می کنند. این دریچه های بازرسی دارای یک دیسک تک قطعه بدون پیچ هستند. در پاسخ به نیروهای جریان،دیسک محور در مورد پین های میله ای که در هندسه دیسک و کمی بالاتر از خط مرکزی بدن شیر قرار دارندبه دلیل چرخش دیسک بر روی صندلی، سطوح مهر و موم باید مخروطی باشند. برخی از دریچه های بازرسی دیسک خم شده شامل یک ضد وزن بر روی دیسک است.به طور چشمگیری افزایش ثبات دیسک با نرخ جریان پایین تر.

دریچه های بازکن دیسک خم شده به طور خاص برای به حداقل رساندن پتانسیل چکش آب با انرژی بالا طراحی شده اند.این هدف با قرار دادن مرکز چرخش دیسک در فاصله کوتاهی از نقطه محور آن به دست می آید، به این ترتیب اجازه می دهد تا دیسک به سرعت با توقف جریان یا معکوس جریان بسته شود.دیسک در برخی از شرایط کمتر از جریان باز کاملا پایدار است..

در مورد نگهداري، دریچه هاي بازکننده ديسک خم شده سخت تر از دریچه هاي بازکننده سوئیچ هستند.سطح صندلی مخروطی دیسک و صندلی داخل بدنه باید به خوبی با هم مطابقت داشته باشند.، و محل محور دیسک باید دقیق باشد.

ویژگی هایدیسک خمدریچه چکs:

طراحی یک قطعه بدن
شکل بلند صورت به صورت، نوع فلنج
دیسک شیب دار در خط برای کار سریع
طراحی پرتاب شده در دسترس است

استانداردهای قابل اجرادیسک خمدریچه چکs:
a) طراحی و تولید:API 6D، BS 1868، ASME B16.34
ب) چهره به چهره: API 6D، ASME B16.10، EN 558
ج) پایان اتصال: ASME B16.5، ASME B16.25، EN 1092، JIS B2220
d) آزمایش و بازرسی: API 6D، EN 12266، API 598، BS 6755
