جزئیات محصول:
پرداخت:
|
| اندازه ها: | 2 اینچ - 36 اینچ یا DN50 - DN900 | درجه بندی فشار: | Class150 - Class2500 یا PN16 - PN420 |
|---|---|---|---|
| ماده بدن شیر: | WCB، LCB، WC6، WC9، C12، C5، CF8، CF3، CF3M، CF8M، و غیره. | ||
| برجسته کردن: | سوپاپ چک تاب,دریچه بازکن خاموش,دریچه بازکن فشار بالا,silent check valve,Swing Disc High Pressure Check Valve |
||

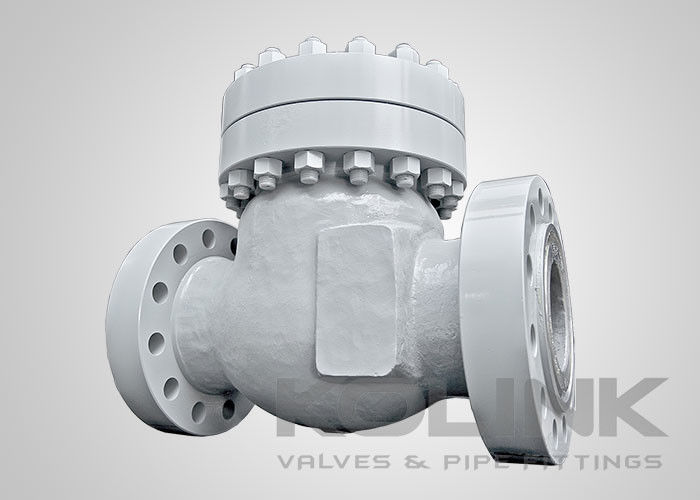

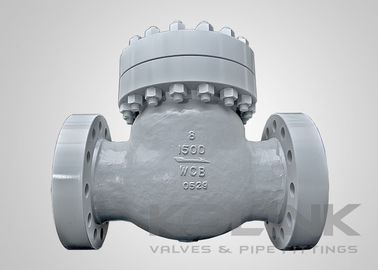

فلپر سوئیچ ولول چک فشار بالا برای جریان افقی
دریچه های بازکننده سوئیچ رایج ترین و بهترین دریچه بازکننده برای استفاده عمومی هستند. از تمام طرح های دریچه بازکننده، این دریچه ها کمترین کاهش فشار را تولید می کنند.در مقایسه با سایر دریچه های باز کن از همان اندازهآنها دارای یک طراحی ساده هستند که نگهداری آنها آسان است.
دریچه چک سوئیچ با اجازه دادن به نیروهای جریان برای حرکت دیسک از موقعیت بسته به موقعیت کاملا باز در یک حرکت قوس گسترده در برابر بند بند در داخل بدن شیر کار می کند.با توجه به وزن و مرکز جاذبه محل دیسک و دسته سوئیچ، دریچه به حالت بسته باز می گردد اگر جریان قطع شود یا معکوس شود.ضد وزنه های خارجی نصب شده بر روی پین میله گاهی اوقات برای افزایش یا کاهش زمان واکنش و سرعت دیسک بازگشت به موقعیت بسته استفاده می شودسطح صندلی ها معمولا مسطح هستند، به این معنی که موقعیت دیسک شعاعی روی صندلی مهم نیست، به جز اینکه باید مسطح روی صندلی باشد.
دیسک های دریچه های بازکن سوئیچ پایدار نیستند مگر اینکه در سیستم هایی با جریان ثابت باشند و در موقعیت کاملا باز باشند.از آنجا که مرکز گردشی دیسک / قبضه از نقطه محور آن فاصله مناسبی دارد، مدت زمان نسبتاً طولانی طول می کشد تا دریچه های کنترل سوئیچ در هنگام توقف جریان یا معکوس شدن بسته شوند.نیروهای جریان معکوس ممکن است افزایش زیادی در انرژی از جریان و افزایش فشار را تجربه کنند. این وضعیت می تواند منجر به چکش آب با انرژی بالا زمانی که دیسک به صندلی ضربه می زند.
دریچه چک سوئیگ را می توان با بسیاری از گزینه ها مانند اهرم و وزن افزایش داد ، که برای بسته شدن سریعتر دریچه و جلوگیری از ضربه زدن طراحی شده است.
ویژگی های دریچه های بازرسی سوئیچ:
طراحی دیسک سوئیچ
پوشه با بولت
استاندارد طراحی پین های داخلی
طراحی پین هیج در بدن در دسترس است
صندلی قابل تجدید
قطعات فلانج یا بُت ویلدیج
اهرم اضافی، ضد وزن و دامپر در دسترس است
استانداردهای قابل اجرا برای شیر بازکن سوئیچ:
a) طراحی و تولید:API 6D، BS 1868، ASME B16.34
ب) چهره به چهره: API 6D، ASME B16.10، EN 558
ج) پایان اتصال: ASME B16.5، ASME B16.25، EN 1092، JIS B2220
d) آزمایش و بازرسی: API 6D، EN 12266، API 598، BS 6755
