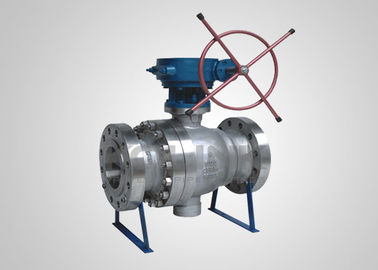

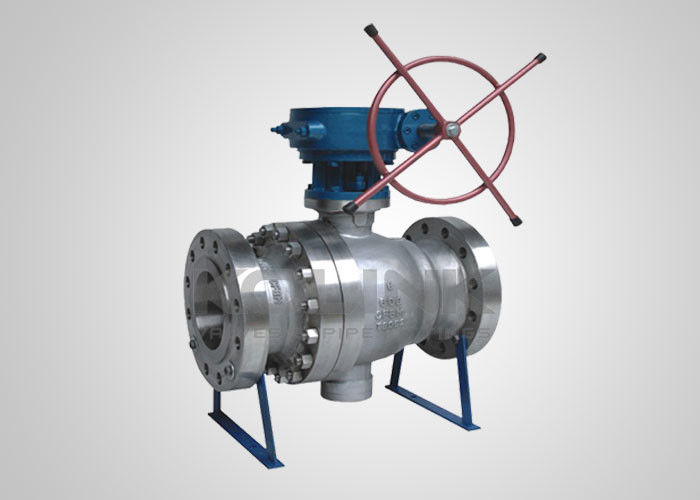

فولاد ریخته شده بال والف نصب شده در Trunnion Full-Port Double Block & Bleed DBB

دریچه توپ فلور استیل فول بندر دو قفل و خونریزی (DBB)

دریچه توپ نصب شده بر روی تخت طراحی شده است با دو صندلی شناور که تحت فشار متوسط حرکت می کنند.فواره های پیش بارگیری صندلی به گونه ای قرار دارند که اطمینان حاصل شود دو صندلی شناور سطح توپ را به طور محکم متصل می کنند.توپ با استفاده از لوله های بالا و پایین ثابت می شود، بنابراین حلقه های صندلی در حالت بسته شدن دریچه، فشار فشار زیادی را تحمل نمی کنند.فشار متوسط صندلی جلو را به توپ فشار می دهد، شکل دادن به یک مهر تنگ حباب.

تورم عملیاتی کوچک، تغییر شکل کوچک در صندلی ها، عملکرد بسته بندی قابل اعتماد، عمر طولانی، مزایای اصلی شیر توپ نصب شده در trunnion هستند.دریچه های توپ نصب trunnion به طور گسترده ای در خط لوله فاصله طولانی و خط لوله های صنعتی معمولی استفاده می شود که می تواند انواع مختلف جریان های خوردنی یا غیر خوردنی را تحمل کند.

طراحی ویژگی ها:

1بلوک دوگانهaعملکرد خونریزی (DBB)
در حالت بسته، حلقه های صندلی پرتاب شده به صورت مثبت در برابر فشار از هر دو طرف شیر،هنگامی که حفره بدن بین سطوح صندلی از طریق شیر تهویه و شیر تخلیه تهویه شود.

همچنین می توان از شیر تهویه استفاده کرد تا از فشرده بودن صندلی استفاده کند. علاوه بر این، سپرده ها را در حفره بدن می توان پاک کرد و از طریق سوراخ خونریزی پایین تخلیه کرد تا از آسیب دیدن صندلی جلوگیری شود.

2. تورک کار کم
یک دریچه توپ نصب شده بر روی یک دریچه دارای یک توپ نصب شده بر روی یک دریچه و دو صندلی شناور است که تحت فشار متوسط قابل حرکت است.خود روان کننده PTFE ورودی صندلی و پرتکن کشویی می تواند اصطکاک بین صندلی ها و توپ را به حداقل برساند، برای دستیابی به گشتاور پایین تر تحت فشار عملیاتی.

3دستگاه مهر و موم اضطراری
برای دریچه های گلوله ای نصب شده در محور بزرگتر از 6′′ ((DN150) ، دستگاه های تزریق مهر و موم بر روی مناطق ساقه و صندلی وجود دارد. در صورت آسیب تصادفی به حلقه های صندلی یا حلقه O ساقه،تزریق آب بندی اضطراری از طریق دستگاه تزریق می تواند از نشت متوسط در مناطق صندلی و ساقه جلوگیری کند.. سیستم تزریق مهر و موم نیز می تواند برای روان کردن صندلی ها استفاده شود.

4طراحی ضد آتش
در صورتی که آتش به طور تصادفی در لوله و شیر رخ دهد، حلقه های صندلی، حلقه های O-ring ساخته شده از PTFE، لاستیک یا سایر مواد غیر فلزی در دمای بالا می توانند سوزانده شوند.که باعث نشت بزرگ در دریچه می شود. طراحی صندلی ضد آتش یک طراحی احتیاطی بین توپ و صندلی است. پس از ورود صندلی شیر سوخته می شود،فشار متوسط و فواره های پیش بارگذاری شده، نگهدارنده صندلی جلو را به طور مداوم به سمت توپ فشار می دهند تا یک مهر و موم فلزی به فلزی را تشکیل دهند.علاوه بر این، بسته بندی مهر و موم فلز فلز فلز فلز ساخته شده است که همچنین می تواند در دمای بالا مهر و موم را تضمین کند.طراحی ضد آتش از شیرهای توپ KOLINK مطابق با API 607 تأیید شده است.

5ساختار ضد استاتیک
دریچه توپ با دستگاه های ضد ایستاتیک مجهز است و می تواند یک کانال ایستاتیک بین توپ و بدن را از طریق ساقه ایجاد کند.برای تخلیه برق ایستاتیک ساخته شده به دلیل اصطکاک در طول کار شیراز طریق خط لوله، جلوگیری از آتش یا انفجار که ممکن است توسط جرقه الکتریکی ایجاد شود و اطمینان از ایمنی سیستم.

6ساختار بسته بندی صندلی قابل اعتماد
فواره های از پیش بارگذاری شده برای اطمینان از مهر و موم محکم بین دو صندلی شناور و توپ قرار دارند.فشار متوسط به طور خودکار صندلی جلو را به توپ فشار می دهد تا مهر و موم قابل اعتماد صندلی را تضمین کند..

9. دستگاه امنيتي
از آنجا که شیر توپ با مهر و موم صندلی اولیه و ثانویه طراحی شده است، حفره وسط نمی تواند فشار را به تنهایی کاهش دهد.دریچه های ایمنی بر روی بدن نصب شده اند تا از خطر آسیب بیش از حد فشار در داخل حفره دریچه که ممکن است به دلیل گسترش حرارتی محیط رخ دهد جلوگیری شود..

11. ساقه ثابت رو بستن

ساقه با یک طوق یکپارچه در انتهای پایین آن ماشینکاری شده است و از حفره داخلی شیر نصب می شود،به طوری که ساقه توسط گردن دریچه مسدود شده است و حتی تحت شرایط افزایش فشار غیر طبیعی در حفره دریچه، توسط محیط منفجر نمی شود.

ویژگی های دریچه توپ نصب شده بر روی دریچه فولادیs:
توپ نصب شده بر روی ترنیون
صندلی شناور با پرتاب بهاری
بلوک دوگانه و خونریزی (DBB)

دستگاه مهر و موم اضطراری
بدن شکسته، ورودی آخر
2-قطعه یا 3-قطعه بدن
بندر کامل برای عملیات خوکگیری
امن از آتش به API 607
دستگاه ضد ایستاتیک
ساقه ضد انفجار
عملکرد دنده یا اکتور در دسترس است

نصب مستقیم اختیاری به استاندارد ISO 5211

دستگاه قفل اختیاری

تمدید ساقه اختیاری

استانداردهای قابل اجرا برای شیرهای بالی نصب شده بر روی تکه های فولاد:

a) طراحی و ساخت: API 6D، BS 5351، API 608، ISO 17292، MSS SP-72

ب) ضد آتش: API 607، API 6FA
ج) چهره به چهره: API B16.10، API 6D، EN 558، DIN 3202
د) اتصال پایینی: ASME B16.5، EN 1092 ، JIS B2220 ، ASME B1625
e) آزمایش و بازرسی: API 6D، EN 12266، API 598
