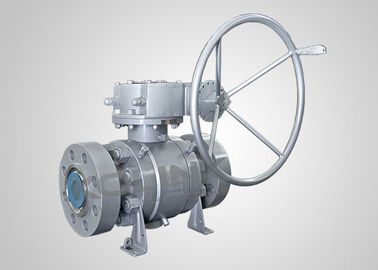

2 - 48 اینچ فشار بالا شیر توپ فولاد جعل شده صندلی PEEK کلاس 2500 PN420

2 - 48 اینچ فشار بالا شیر توپ فولاد جعل شده صندلی PEEK کلاس 2500 PN420

دریچه های توپ فشار بالا

دریچه توپ با فشار بالا به طور خاص برای استقامت و قابلیت اطمینان با فشار طراحی تا کلاس 2500 ANSI (420 bar / 6000 psi) ساخته شده است.سری فشار بالا از مواد چوبی جعل شده یا رول شده ساخته شده است، که می تواند سفتی و قدرت کافی را تحت فشار کار نامی حداکثر بدون نقص ذاتی گچ تضمین کند.ضخامت دیواره استاندارد از بدن جداگانه و سازگاری با بولت های باند با قدرت بالا برای نگهداری شیر مناسب و کافی برای تحمل فشار لوله.

دریچه توپ با فشار بالا عملکرد قابل اعتماد را در سخت ترین کاربردهای نفت و گاز، پلتفرم حفاری دریایی، پتروشیمی و صنایع برق ارائه می دهد.

دریچه توپ نصب شده بر روی تخت طراحی شده است با دو صندلی شناور که تحت فشار متوسط حرکت می کنند.فواره های پیش بارگیری صندلی به گونه ای قرار دارند که اطمینان حاصل شود دو صندلی شناور سطح توپ را به طور محکم متصل می کنند.توپ با استفاده از لوله های بالا و پایین ثابت می شود، بنابراین حلقه های صندلی در حالت بسته شدن دریچه، فشار فشار زیادی را تحمل نمی کنند.فشار متوسط صندلی جلو را به توپ فشار می دهد، شکل دادن به یک مهر تنگ حباب.

ویژگی های دریچه های توپ نصب شده بر روی ترنیون:
توپ نصب شده بر روی ترنیون برای گشتاور کم کار
صندلی شناور با پرتاب بهاری
بلوک دوگانه و خونریزی (DBB)
بدن شکسته، ورودی آخر
2-قطعه یا 3-قطعه بدن
بندر کامل برای عملیات خوکگیری
امن از آتش به API 607
دستگاه ضد ایستاتیک
ساقه ضد انفجار

دستگاه مهر و موم اضطراری مهر و موم

کاهش فشار خودکار در حفره وسط شیر
عملکرد دنده یا اکتور در دسترس است

نصب مستقیم اختیاری به استاندارد ISO 5211

دستگاه قفل اختیاری

تمدید ساقه اختیاری

استانداردهای قابل اجرا برای شیرهای توپی نصب شده بر روی ترنیون

a) طراحی و ساخت: API 6D، BS 5351، API 608، ISO 17292، MSS SP-72

ب) ضد آتش: API 607، API 6FA
ج) چهره به چهره: API B16.10، API 6D، EN 558، DIN 3202
د) اتصال پایینی: ASME B16.5، EN 1092 ، JIS B2220 ، ASME B1625
e) آزمایش و بازرسی: API 6D، EN 12266، API 598
