دریچه توپ کریوجنیک برای استفاده در دمای پایین -۱۹۶°C تا -۴۵°C

شیرهای توپی برودتی در کارخانه های جداسازی هوا، ذخیره سازی LNG، توزیع و حمل و نقل، هوافضا، پتروشیمی و صنایع پزشکی استفاده می شوند. شیرهای توپی برودتی در دماهای بسیار پایین و در سخت ترین محیط ها، باید به طور مداوم ظرفیت جریان بالا، قطع محکم، راندمان انرژی و عمر طولانی بدون سرویس را نشان دهند.

این شیرها باید برای ارائه نرخ نشتی اطمینان بخش عمل کنند. شیرهایی که برای استفاده در زیر -50⁰C توصیه می شوند، با یک کاپوت (bonnet) کشیده طراحی شده اند که اپراتور و آب بند ساقه را از دمای سرد جدا می کند.

هنگامی که شیر در موقعیت بسته قرار دارد، مایع با دمای پایین محبوس شده در حفره میانی شیر در صورت افزایش غیرعادی دما، تحت گاز شدن قرار می گیرد و باعث انبساط سریع حجم و افزایش فشار داخل حفره می شود که می تواند منجر به آسیب دیدن شیر و حادثه شدید شود. شیر توپی برودتی Kolink یک طرفه با سوراخ های تهویه در شیار ساقه و سطح بالادست توپ طراحی شده است و از به دام افتادن فشار در شیر جلوگیری می کند. هر شیر با یک فلش جهت جریان علامت گذاری شده است تا از نصب نادرست جلوگیری شود.

آب بند اولیه ساقه و یاتاقان در نزدیکی انتهای بسته بندی ساقه کشیده قرار دارند تا این قطعات را از دماهای پایین دور نگه دارند و طراحی ساقه ضد انفجار را ارائه دهند. بسته بندی ساقه زنده که تنظیم خودکار را برای بسته بندی ساقه فراهم می کند، در بالای امتداد گنجانده شده است. شیرها به طور ویژه تمیز می شوند تا تمام گریس ها و روغن هایی که ممکن است با محیط سرویس واکنش نشان دهند، حذف شوند.

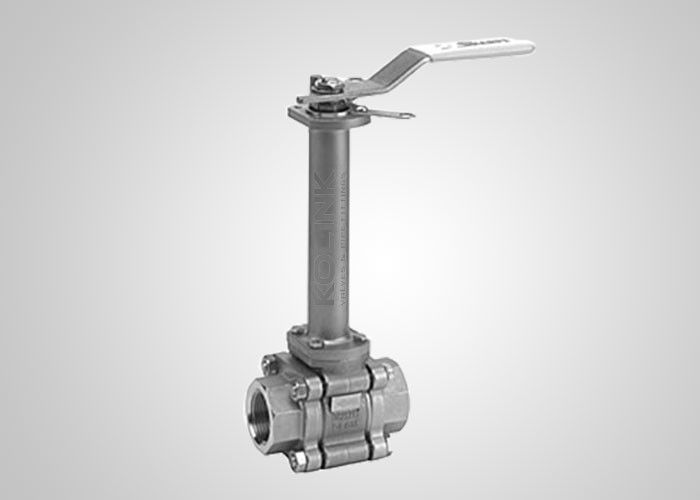

شیرهای توپی برودتی در توپ های شناور یا نصب شده و در طراحی بدنه ورودی جانبی یا ورودی بالا در دسترس هستند. مواد نشیمن و واشر به منظور برآورده کردن سخت ترین الزامات نرخ نشتی و انتشار فرار طراحی و انتخاب می شوند. بدنه شیر ساخته شده از مواد مختلف برای دماهای مختلف مناسب است. شیر توپی برودتی Kolink با نشیمن و آب بندهای با چگالی بالا در سراسر، قادر به کار در دمای -196°C است.

فولاد معمولی در دمای پایین، تردی سرد را نشان می دهد. انتخاب مواد بدنه برای مطابقت با دمای کار شیر بسیار مهم است. به جدول زیر برای کمترین دمای کار مواد بدنه مراجعه کنید. مواد با دمای پایین باید تحت آزمایش ضربه دمای پایین مطابق با الزامات استاندارد قرار گیرند.

برای شیرهایی با دمای کار کمتر از -100℃، بدنه، کاپوت و ساقه، توپ و نشیمن پس از ماشینکاری خشن، نیاز به عملیات برودتی دارند و بسته بندی، واشر، پیچ و مهره نیز باید از موادی مناسب برای شرایط دمای پایین ساخته شوند.

با توجه به الزامات قرارداد، آزمایش برودتی می تواند برای آزمایش گشتاور عملکرد، عملکرد آب بندی و سایر شاخص ها در دمای پایین انجام شود.

• کاپوت (bonnet) کشیده
• سوراخ های تهویه روی ساقه و توپ
• جریان یک طرفه
• سوراخ های تهویه در ساقه و توپ برای آزادسازی فشار
• بسته بندی ساقه زنده
• عملیات چربی زدایی
• گزینه های مواد با دمای پایین
• مقاوم در برابر آتش تا API 607
• دستگاه ضد استاتیک
• ساقه ضد انفجار
• عملکرد چرخ دنده یا محرک موجود
• بسته بندی انتشار کم اختیاری مطابق با ISO 15848

• طراحی و ساخت: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72
• مقاوم در برابر آتش: API 607, API 6FA
• فاصله رو به رو: API B16.10, API 6D, EN 558, DIN 3202
• اتصال انتهایی: ASME B16.5, EN 1092, JIS B2220, ASME B16.25
• آزمایش و بازرسی: API 6D, EN 12266, API 598
